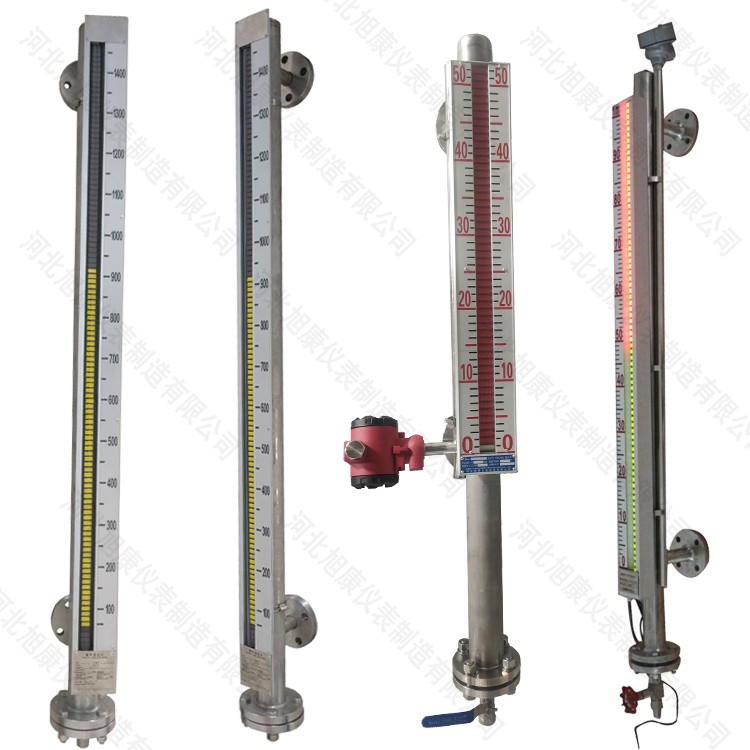

侧装式带远传磁翻板液位计

侧装式带远传磁翻板液位计

侧装式带远传磁翻板液位计

UHC型磁翻转双色液位计系列
(一) 工作原理及用途:

UHC型磁翻转双色液位计是以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。UHC型磁翻转双色液位计应用连通管原理,保证被测容器与测量管体间的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性体藕合作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。就地显示的磁翻转双色液位计具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。若配置UR型电阻液位传感器,或UB型电阻电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~10mA)的标准信号,在此基础上我公司在磁翻转的液位变送器和磁浮球液位变送器方面,引进了HART技术,从而满足了现场总线(模拟和数字的混和)的需要。HART采用频移键控(FSK)技术,以配合工业控制计算机联网。

为适应不同的工况环境,本厂的磁翻转双色液位计有侧装型、地罐顶装型、保温型(蒸汽保温夹套、电保温)、锅炉专用型、防腐型(玻璃钢、ABS、PP、UPVC、钛材)等二十种形式的仪表,以满足广大用户的需要。

特别提示:所有型号的UHC系列磁翻转液位计都可以添加液位变送器以达到远传输出效果

(二) 技术参数

1、 测量范围:200-15000mm

2、 分辨率:10mm

3、 工作压力:1.0,1.6,2.5,4.0,6.4,10.0MPa

4、 介质温度:-40~450℃

5、 介质粘度:≤10-4 m2 /s

6、 介质密度:≥0.5g/cm3

7、 管体材质:304/316L/钛材/衬四氟/PP聚丙烯/玻璃钢

8、 法 兰:侧法兰DN20或DN25,罐顶法兰DN100或DN150,或按客户要求订制

9、 防护等级:IP65

10、防爆等级:ExiaⅡCT4
河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196
