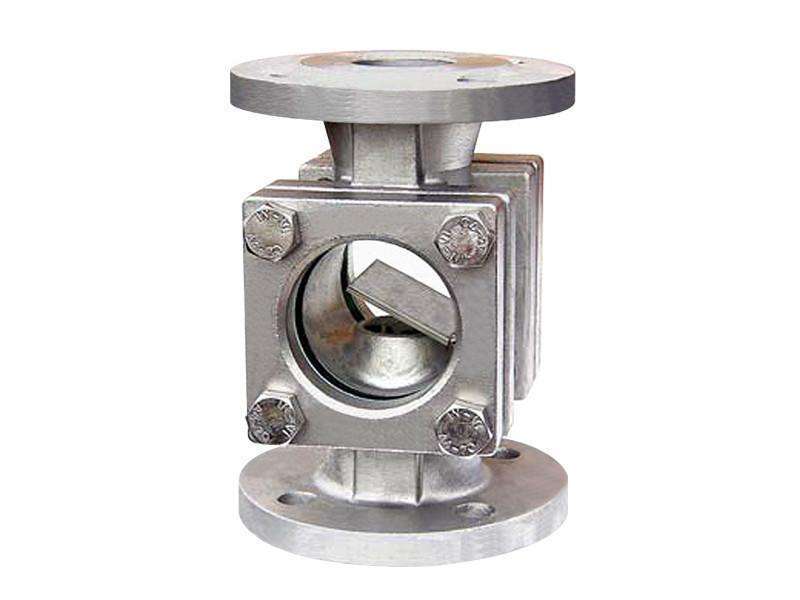

摆板视镜是观察管道内介质流动情况及计量流量的必要附件。广泛用于冷却系统、润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况及流量大小，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。

      直通视镜是目前使用比较广泛的一种视镜样式，应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、市政建设等行业的管路上面，但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。

　  摆板视镜就是针对这一种情况而做出的一种改进，摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通，在观察管道中有一块能随着介质自由摆动的舌片，舌片与管道垂直自然下垂，在管道中没有介质流动的情况下，舌片处于关闭状态，当管道中有介质流动后，舌片就会随着介质流动的强度，相应的转动一定的角度，这样观察舌片的位置就可以以比较直观的看到管道内的情况了。

技术参数：

1. 口径：DN10~DN1000
2. 阀体材质：碳钢（WCB）；不锈钢（304/316/304L/316L）。

3. 摆板材质：不锈钢。
4. 视窗材质：钢化硼硅玻璃；铝硅玻璃；石英玻璃。
5. 操作压力：0.6~45Mpa。
6. 工作温度：≤600℃。
7. 密封垫片：丁晴橡胶垫片；聚四氟乙烯垫片；金属垫片；金属石墨垫片。
8. 法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。
9. 密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）。
10. 阀体外表：碳钢防腐油漆或发黑不锈钢酸处理或抛光。

注意事项：

1. 视镜的安装- 摆板视镜的必需水平安装，让舌片向下垂直于管道，摆板视镜的安装还要注意介质的流动方向。
2. 视镜镜片安装- 确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。
3. 仔细核对铭牌参数，不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保管道内的压力不超过摆板视镜的额定压力。
4. 安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。
