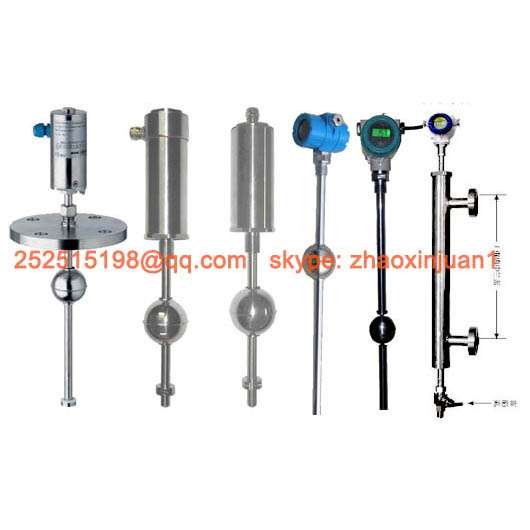

河北旭康仪表专业制造磁致伸缩液位计

河北旭康仪表专业制造磁致伸缩液位计

河北旭康仪表专业制造磁致伸缩液位计

产品详情:

磁致伸缩液位计测量技术出现,很好地解决了 高精度、高可靠性地测量液位、界面的难题。磁致 伸缩液位计可实现同时测量液面、界面的极高精度 测量仪表。仪表采用先进的微处理器和公司独有版 权的嵌入式系统。拥有温度高达 450 ℃ 和压力达 22MPa 的可选等级。探头形式多样化,不受液体的 介电常数、温度、压力等因素影响的特点。可适应 各种工况及应用方案。产品可输出两线制电流信号, 同时集成 HART 通信技术。仪表采用模块化设计, 使产品在测试、维护方案多样、简单。
  测量原理
物质有热胀冷缩的现象。除了加热外,磁场和 电场也会导致物体尺寸的伸长或缩短。铁磁性物质 在外磁场作用下,其尺寸伸长(或缩短),去掉外磁 场后,其又恢复原来的长度,这种现象称为磁致伸 缩现象(或效应)。
基于磁致伸缩原理,在非磁性探头内装入磁致 伸缩线,在磁致伸缩线一端连接传感器。主控电子 单元发送电磁窄脉冲到磁致伸缩线上,电磁脉冲沿 磁致伸缩线传导,当该脉冲产生的磁场与标志液面/ 界面的浮子内的磁铁产生的磁场相互作用时,在磁 致伸缩线上会产生一个扭应力波,该波将沿磁致伸 缩线返回上述传感器,传感器将捕获的返回波转换 成电子脉冲信号,传回主控电子单元。主控电子单 元通过精密电路准确地测算出发射脉冲和返回脉冲 之间的时间间隔,并以此计算出浮子的位置,即液 面/界面的高度。

应用及特点:
有搅拌、泡沫的容器,小尺寸容器的测量,吊顶罐、悬空罐的测量,埋地罐的测量
■ 硬件系统采用先进的微处理器及嵌入式处理软件
■ 集成了先进的Ech℃apture信号处理技术
■ 空罐预处理
■ 不受各种复杂工况的影响,如表面的强烈波动、泡沫、水汽、及粉尘的干扰

应用范围

  电厂:蓄水池、废气净化罐、油箱等
油田:原油或成品油储罐、三相分离器、沉降罐、 污水罐(池)等
石化:输油管道、蒸馏塔、浓缩罐、液化气罐、 氨水罐、炼油厂油库、加油站储罐等
化工:蒸馏塔、氨水罐、有毒液体罐、等
水和水处理:蓄水池、污水池、水处理罐、沉淀池、消化塔等
其他:食品、制药、环保、造纸等行业

主要特点
多功能 可单独或同时测量液面、界面位置
高精度 测量精度±0.4mm 或 0.01%FS(较大者)
适用范围广 安装方式灵活多样化。
输出模式 可现场指示和远程电信号输出
低功耗 两线制回路 4-20mA 输出,LCD 显示

相关参数:

测量输出

智能mA型:单液位,2线制4-20mA(可选HART协议)
总线数字型:液位、界位、5点温度,Modbus/RTU协议数字输出

液位测量

液位、界位、液位+界位

量    程

0.30m至20m

精    度

0.1%F.S.或±0.5mm中最大者

温度输出

5个单点温度

测温范围

-50~+100℃(特殊设计可到200℃)

测温精度

±0.25℃

供电电压

15-30VDC

输出信号

4-20mA或RS485 Modbus/RTU协议

电路保护

反极性保护(串联二极管)
瞬时保护,防雷、抗浪涌防护(线到地保护,IEC 61000-4-5)

防爆认证

ExiaIICT6(防爆证号CE13.2001)

环境湿度

0-100% R.H.(不结露)

工作温度

电子仓:-40℃~+80℃;波导管:-40℃~+125℃

容器压力

依赖所选浮子承受的压力

电 子 仓

铸铝壳体/不锈钢筒体

探杆材料

304/316L /304外衬PTFE/FEP

过程接口

法兰/螺纹连接(或按用户要求)

电气接口

M20*1.5或1/2”NPT
