天津旭康仪表智能型雷达物液位计

天津旭康仪表智能型雷达物液位计

智能型雷达物位计测量原理

发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

智能型雷达物位计输入

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:

D=C×T/2  其中C为光速  因空罐的距离E已知,则物位L为:L=E-D

智能型雷达物位计输出

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

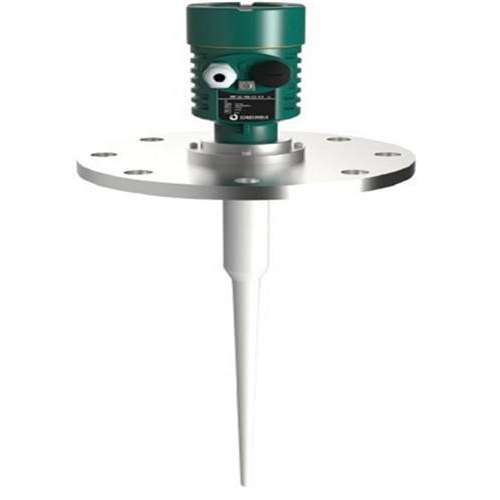

智能雷达物液位计

旭康仪表智能型雷达物液位计参数:

智能雷达物液位计特别是腐蚀性液体,简单过程条件。

最大量程:  20m

测量精度:  ±10mm

过程连接:  G1A

天线材料:  PP/PTFE

过程温度:  -40--120 °C

过程压力:  -1.0--3bar

频率范围:  6.8GHz

信号输出:两线制4-20mA/HART

智能型雷达物位计典型应用:

电  厂:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等;

油  田:原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;

化  工:原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等;

冶  金:矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;

水  泥:石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等;

水处理:蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;

造  纸:原料仓、储料塔、干燥鼓、化学物料存储仓等;

其  他:采石场、食品、制药、环保、造船等行业等;
