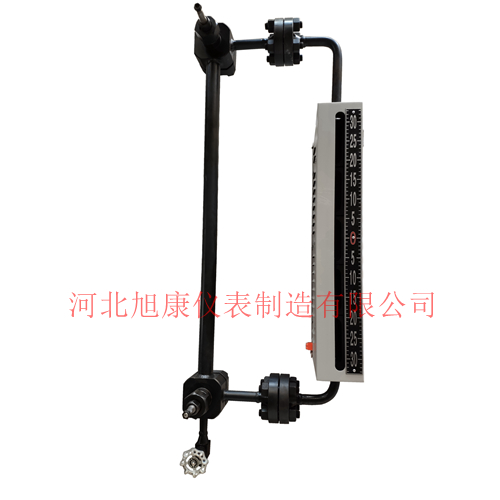

B69H云母式双窗双色水位计 云母式锅炉双色液位计

B69H云母式双窗双色水位计 云母式锅炉双色液位计

B69H云母式双窗双色水位计概述:

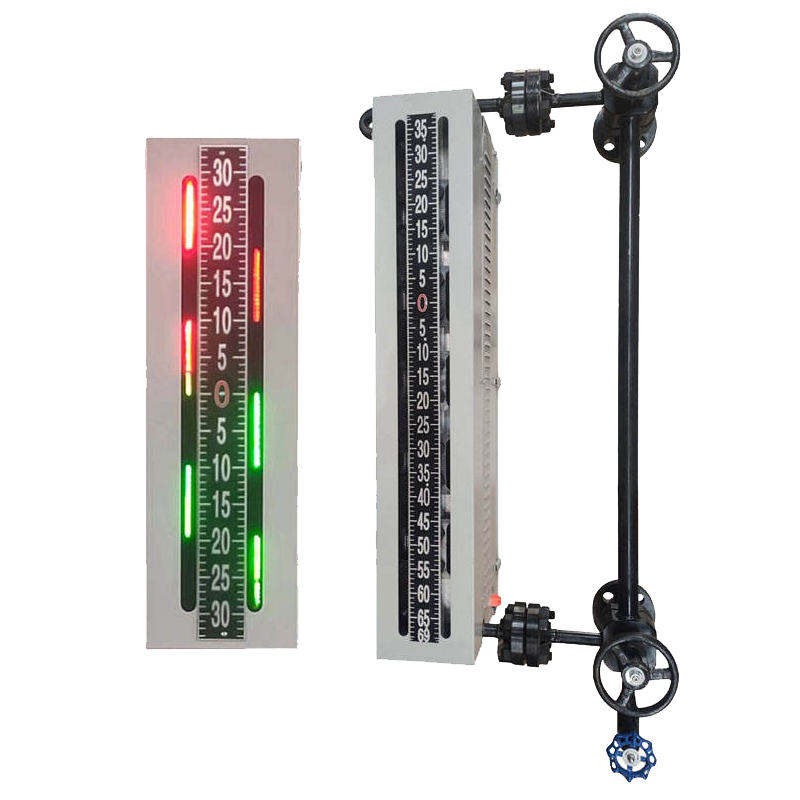

        B69H云母式双窗双色水位计是利用水和蒸汽折射率不同而设计生产的一款直读式液位计,当光源发出的红、绿双色光射向观察窗时,在汽相部分红光直射向正前方,而绿光则斜射向液位计表体上被吸收,同时在液相部分,绿光因水的折射而射向正前方,红光斜射向液位计表体上被吸收,导致液位计的观察窗显示出汽红、水绿,汽满全红、水满全绿的显示结果。此款液位计多被用于蒸汽锅炉或者其他带压容器的水位观测工作中,具有耐高温、耐高压、显示清晰、汽液分界面明显、耐腐蚀、水位计光源使用寿命长等特点。
        B69H云母式双窗双色水位计,是我厂专为火力发电机组锅炉汽包水位监视而设计制造的就地仪表。如配套电视监视系统,可实现远程监测。本系列水位计还可以应用在石油、化工等其它行业的锅炉汽包水位的监视。



B69H云母式双窗双色水位计参数:

测量范围

600~1300mm(可定制)

工作温度

-40~+600℃

公称压力

10Mpa~32Mpa

云母片尺寸

100mm×44mm;142mm×44mm;155mm×44mm

工作压力

6.4Mpa~21.5Mpa

安装方式

DN20法兰(可定制);焊接Φ28*4mm

光源

发光二极管



B69H云母式双窗双色水位计调试:

1、检查安装及连线无误后,送电,这时水位计应有显示,即显示全红。

2、将水位计阀门微开1/5圈即可进行调试,在调试中阀门不得完全打开,以免出现事故。调试完毕后,水位计正常运行时,阀门必须全开,全开方法必须严格按照说明书6.6操作。

3、锅炉初上水或者升压时,如果汽、水分界面显示不清,这是因为锅炉内水质不清洁或压力不稳定所造成的暂时现象,稳定一段时间后即能清晰显示水位。

4、如红绿效果不好,调整亦很简单,打开光源后罩门,通过左右移动光源线路板条,就可达到最佳的汽红液绿的观测效果。调整好,固定即可。关上光源后罩门。

5、当配水位电视监视系统时,其调整方法为:面对水位计正前方,距离为2~5m之间均可,摄像机轴线与水位计标尺的零位线应处于同一平面内,且垂直于观测面来观察水位计的液面位置。此时如果监视器的显示效果不理想,可按5.4方法重新调试,直至监视器显示液面清晰,即汽红、水绿。

河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196

B69H云母式双窗双色水位计使用场景
