锅炉双色液位计水位表 双色玻璃板液位计厂家红绿液位计

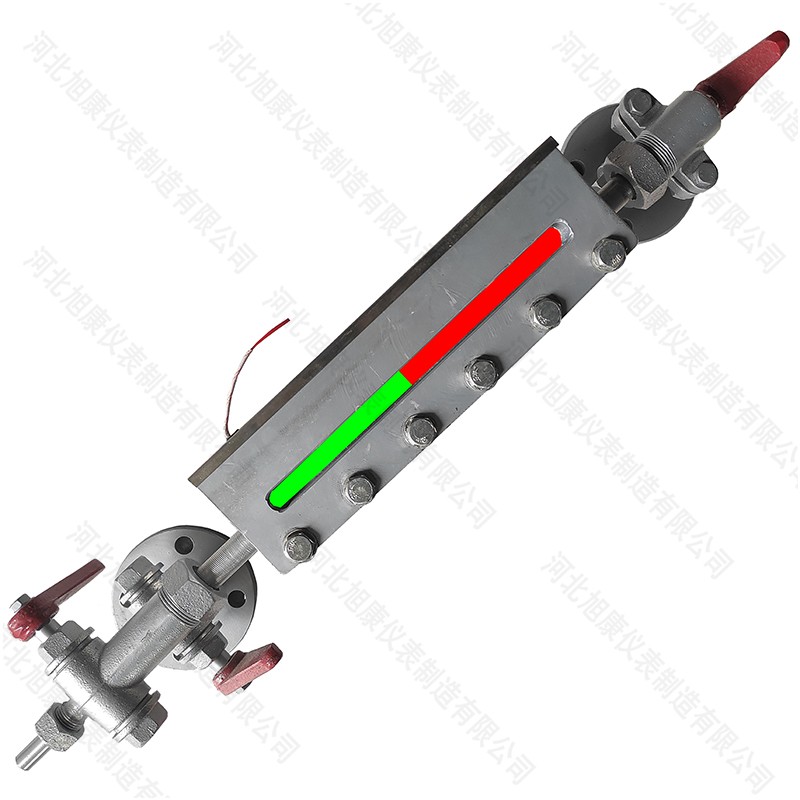

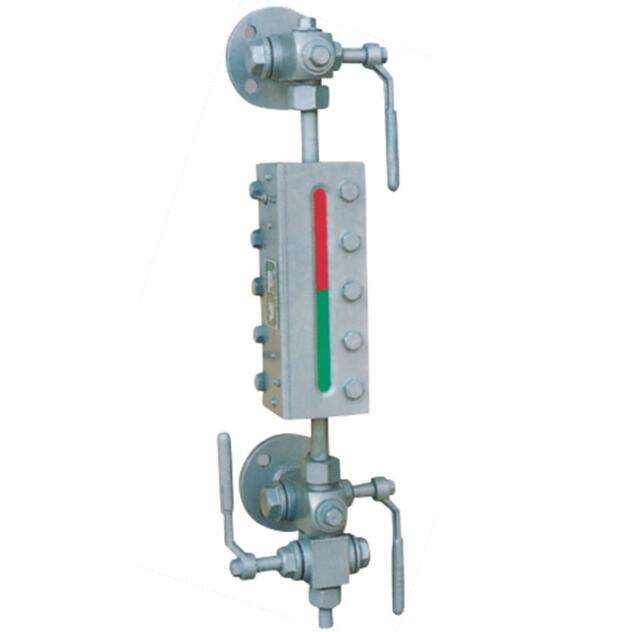

锅炉双色液位计水位表 双色玻璃板液位计厂家红绿液位计是利用自然光在液体中折、反射原理，借助于红、绿光源，在测量时，使液相显示绿色，汽相显示为红色（可改为汽相显示绿色，液相显示为红色），是普通玻璃板液位计的替代产品，加装监视装置后还可在控制室进行远程液位观测。本款液位计被广泛用于石油、化工、电力、冶金等行业的透明液体容器和锅炉上。
B49H 锅炉专用双色水位表产品特点：
1、能够在225℃的高温环境下长期稳定的进行液位测量工作。
2、红绿双色显示，能够更方便的区分液位和汽位。
3、具有光源，适用于夜间或者周围较暗的地方的液位监测。
4、带有保护壳，能够有效的保护玻璃板不被外力损坏。
5、安装简单、维护方便。
玻璃板液位计基础参数表
| 参数项目 | 规格参数 | 备注说明 |
|---|---|---|
| 结构型式 | 透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z | 反射式适合深色介质；透光式适合清澈介质 |
| 公称压力 PN | 0.6、2.5、4.0、6.3 MPa | 高温工况需降压使用，最高 6.3MPa |
| 工作温度 | -20～250℃ | 铝硅酸盐特种玻璃最高可达 420℃ |
| 安装中心距 L（测量中心） | 300、500、800、1100、1400、1700、2000 mm | 可非标定制；可视范围≈L‑280mm |
| 本体接液材质 | 碳钢 (20#)、304、316L、2205 双相钢 | 强腐蚀可选衬 PTFE |
| 玻璃板材质 | 高硼硅玻璃、铝硅酸盐玻璃 | 高温高压建议云母衬片保护玻璃 |
| 密封垫片 | 石墨垫片（标配）、 氟橡胶 | 石墨适合高温；氟橡胶耐酸碱 |
| 安全钢球自封压差 | ≥0.2‑0.3 MPa | 玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果 |
| 过程连接法兰 | DN20 RF，HG/T20592‑2009 | 可选 DN15/DN25，美标 ANSI B16.5 非标可定制 |
| 排污 / 排气接口 | 1/2″NPT针型阀 或G1/2″丝堵 | 上下阀自带考克阀，用于排污、取样 |
| 蒸汽夹套参数 | 夹套允许压力≤0.6MPa，接口 G1/2 外螺纹 | 夹套 J 型用于易结晶、易冻结介质 |
| 显示方式 | 就地目视 | 本体无远传 |
| 防爆 | 本体纯机械无防爆 | 玻璃板本身不具备防爆电气属性 |
透光式和反射式玻璃板液位计对比
| 项目 | 透光式 BT | 反射式 BR |
|---|---|---|
| 公称压力 | 最高 PN6.3MPa | 最高 PN4.0MPa |
| 适用介质 | 清澈、透明介质（水、轻质油） | 深色、浑浊介质（重油、污水） |
| 观察原理 | 两侧透光，直接看液‑气界面 | 光学反射，液相黑色、气相银白色 |
| 最高使用温度 | 250℃ | 250℃，高温需要降压 |
选型注意点
- 温度升高，允许工作压力下降：PN6.3 在 250℃实际允许压力仅 5.4MPa，订货必须提供介质温度。
- 压力低于 0.2MPa 工况，钢球无法自封，玻璃板破碎无自动保护。
- 不适合强磨蚀介质，颗粒会快速磨损玻璃板；介质结晶会遮挡观察面，优先选夹套伴热型。
- 玻璃板液位计有盲区，需要全量程无盲区要选用错位无盲区结构。
