TBS-F 不锈钢反射式玻璃板液位计 液位计 水位计

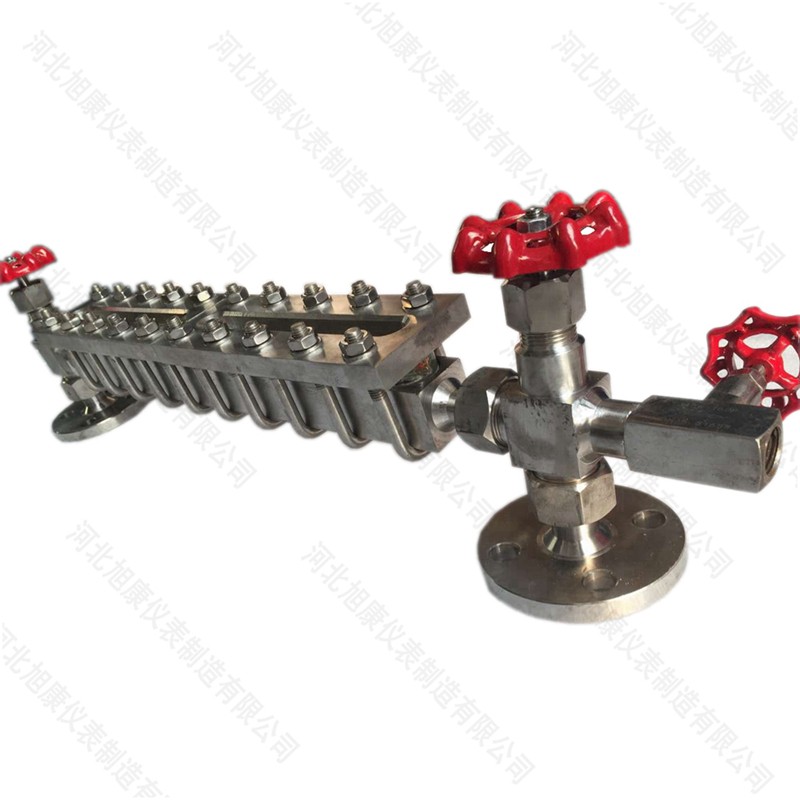

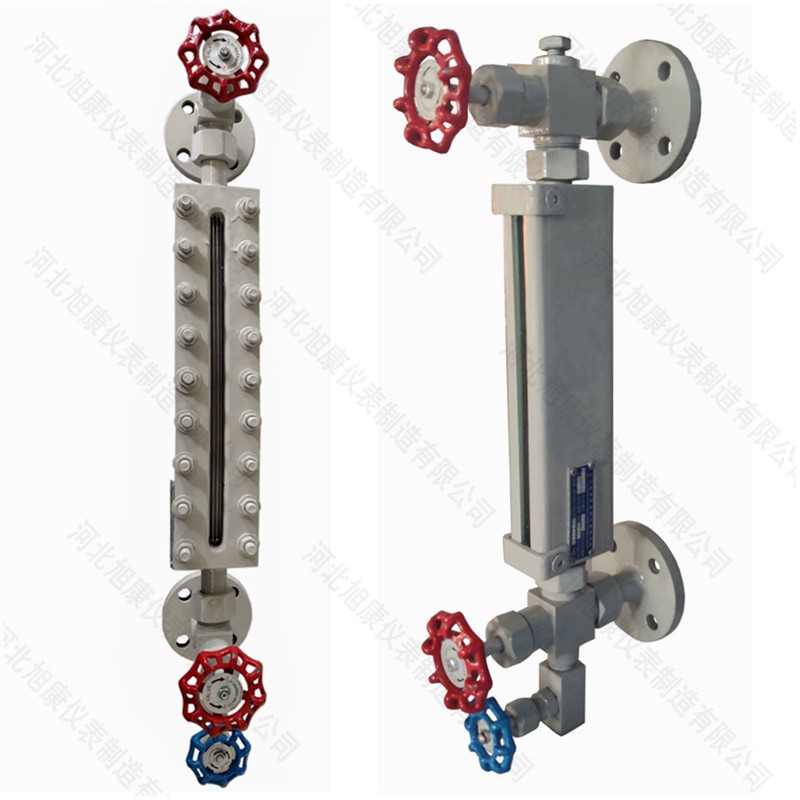

TBS-F 不锈钢反射式玻璃板液位计 液位计 水位计是一款直接指示容器内液面高度的液位仪表，采用了连通器原理，液位计的上下两个考克与容器用法兰进行连通，容器内的介质通过考克流入液位计中，液位计上的水位高度为容器内的液面高度。本款液位计采用的是高品质的碳钢作为液位计的表体和考克材质，具有优良的耐压和耐高温性能，玻璃方面选用钢化高硼硅玻璃或者铝硅玻璃，适用于不用的工况要求。
反射式玻璃板液位计还具有自封闭功能，当液位计上的玻璃板因意外发生破损时，考克中的钢珠在水流的推动下堵住液位计的进水口和出水口，防止容器中的介质发生喷溅，从而避免了客户的经济损失和人员伤害事件的发生。
反射式玻璃板液位计产品优点：
- 读数清晰、直观、可靠；
- 结构简单、维修方便；
- 经久耐用；
- 具有自封闭功能，能够有效避免因意外造成的经济损失及人员伤害事件；
- 能够在高温、高压环境下长期稳定的进行液位测量。
玻璃板液位计基础参数表
| 参数项目 | 规格参数 | 备注说明 |
|---|---|---|
| 结构型式 | 透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z | 反射式适合深色介质；透光式适合清澈介质 |
| 公称压力 PN | 0.6、2.5、4.0、6.3 MPa | 高温工况需降压使用，最高 6.3MPa |
| 工作温度 | -20～250℃ | 铝硅酸盐特种玻璃最高可达 420℃ |
| 安装中心距 L（测量中心） | 300、500、800、1100、1400、1700、2000 mm | 可非标定制；可视范围≈L‑280mm |
| 本体接液材质 | 碳钢 (20#)、304、316L、2205 双相钢 | 强腐蚀可选衬 PTFE |
| 玻璃板材质 | 高硼硅玻璃、铝硅酸盐玻璃 | 高温高压建议云母衬片保护玻璃 |
| 密封垫片 | 石墨垫片（标配）、 氟橡胶 | 石墨适合高温；氟橡胶耐酸碱 |
| 安全钢球自封压差 | ≥0.2‑0.3 MPa | 玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果 |
| 过程连接法兰 | DN20 RF，HG/T20592‑2009 | 可选 DN15/DN25，美标 ANSI B16.5 非标可定制 |
| 排污 / 排气接口 | 1/2″NPT针型阀 或G1/2″丝堵 | 上下阀自带考克阀，用于排污、取样 |
| 蒸汽夹套参数 | 夹套允许压力≤0.6MPa，接口 G1/2 外螺纹 | 夹套 J 型用于易结晶、易冻结介质 |
| 显示方式 | 就地目视 | 本体无远传 |
| 防爆 | 本体纯机械无防爆 | 玻璃板本身不具备防爆电气属性 |
透光式和反射式玻璃板液位计对比
| 项目 | 透光式 BT | 反射式 BR |
|---|---|---|
| 公称压力 | 最高 PN6.3MPa | 最高 PN4.0MPa |
| 适用介质 | 清澈、透明介质（水、轻质油） | 深色、浑浊介质（重油、污水） |
| 观察原理 | 两侧透光，直接看液‑气界面 | 光学反射，液相黑色、气相银白色 |
| 最高使用温度 | 250℃ | 250℃，高温需要降压 |
选型注意点
- 温度升高，允许工作压力下降：PN6.3 在 250℃实际允许压力仅 5.4MPa，订货必须提供介质温度。
- 压力低于 0.2MPa 工况，钢球无法自封，玻璃板破碎无自动保护。
- 不适合强磨蚀介质，颗粒会快速磨损玻璃板；介质结晶会遮挡观察面，优先选夹套伴热型。
- 玻璃板液位计有盲区，需要全量程无盲区要选用错位无盲区结构。
