TBS-A高质量无盲区玻璃板液位计价格

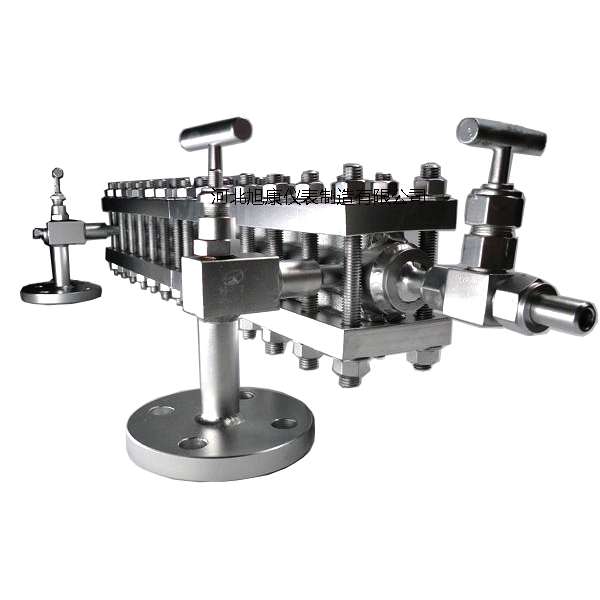

TBS-A高质量无盲区玻璃板液位计价格，此款液位计是专门为容器中液位测量而设计制造的一款液位仪表，液位计是无盲区设计，可视长度大于安装中心距，解决了因安装中心距较小而造成的可视长度无法满足观测要求的情况。为适应更多的客户需要及工况环境，液位计具备多种材质可供选择搭配，玻璃板的材质有硼硅玻璃、铝硅玻璃、石英玻璃可供选择，表体材质有Q235碳钢、20#、SS304、SS316L等，通过不同材质间的搭配使用能够适用于更多工况环境下的液位测量工作。TBS透光式玻璃板水位计的上下连接阀门内有不锈钢珠或者玻璃珠，能够在液位计的玻璃因意外发生破损时自动进行密封，有效的防止了容器内的液体出现外流。
TBS透光式玻璃板水位计多被用于锅炉工作时的水位测量工作，通过不用材质的搭配使用可以在10Mpa和450℃的高压、高温工况环境下长期进行水位测量。产品在出厂时都会进行1.5倍公称压力的水密封测试，测试完毕方可出具合格证书并出厂，确保每一件交付到客户手中的产品都是合格的产品。
工作原理：
TBS不锈钢无盲区玻璃板水位计，是利用连通器原理来进行容器内的液位测量的，当液位计和容器用螺纹、焊接、法兰等方式连接在一起时，容器内的介质流经连接管和液位计的上下阀门进入液位计中，液位计中显示的液位高度就是容器内液面的位置。液位还具有自封闭功能，TBS透光式玻璃板水位计的上下连接阀门内有不锈钢珠或者玻璃珠，能够在液位计的玻璃因意外发生破损时自动进行密封，有效的防止了容器内的液体出现外流，从而扫成意外伤害及经济损失。
特点：
1、安装方便、结构简单。维护量极少。
2、具有自封闭功能，能够有效的防止介质泄漏及容器因意外泄压，
3、相较于其他高温、高压水位计性价比较高。
4、因结构简单，维修工作十分简单、省时。
5、可以与其他液位仪表搭配使用，两款液位计的测量数据互相印证，以避免因液位数据错误发生事故。
技术参数：
安装中心距：300-670mm。
连接方式：法兰、螺纹、焊接
指示器：红绿双色或原色
工作压力：0.2-10MPa
工作温度：-20~450℃
表体材质：碳钢、不锈钢 304，316
玻璃板材质：硼硅玻璃、石英玻璃、铝硅玻璃
钢球自封压力：0.2MPa
玻璃板液位计基础参数表
| 参数项目 | 规格参数 | 备注说明 |
|---|---|---|
| 结构型式 | 透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z | 反射式适合深色介质；透光式适合清澈介质 |
| 公称压力 PN | 0.6、2.5、4.0、6.3 MPa | 高温工况需降压使用，最高 6.3MPa |
| 工作温度 | -20～250℃ | 铝硅酸盐特种玻璃最高可达 420℃ |
| 安装中心距 L（测量中心） | 300、500、800、1100、1400、1700、2000 mm | 可非标定制；可视范围≈L‑280mm |
| 本体接液材质 | 碳钢 (20#)、304、316L、2205 双相钢 | 强腐蚀可选衬 PTFE |
| 玻璃板材质 | 高硼硅玻璃、铝硅酸盐玻璃 | 高温高压建议云母衬片保护玻璃 |
| 密封垫片 | 石墨垫片（标配）、 氟橡胶 | 石墨适合高温；氟橡胶耐酸碱 |
| 安全钢球自封压差 | ≥0.2‑0.3 MPa | 玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果 |
| 过程连接法兰 | DN20 RF，HG/T20592‑2009 | 可选 DN15/DN25，美标 ANSI B16.5 非标可定制 |
| 排污 / 排气接口 | 1/2″NPT针型阀 或G1/2″丝堵 | 上下阀自带考克阀，用于排污、取样 |
| 蒸汽夹套参数 | 夹套允许压力≤0.6MPa，接口 G1/2 外螺纹 | 夹套 J 型用于易结晶、易冻结介质 |
| 显示方式 | 就地目视 | 本体无远传 |
| 防爆 | 本体纯机械无防爆 | 玻璃板本身不具备防爆电气属性 |
透光式和反射式玻璃板液位计对比
| 项目 | 透光式 BT | 反射式 BR |
|---|---|---|
| 公称压力 | 最高 PN6.3MPa | 最高 PN4.0MPa |
| 适用介质 | 清澈、透明介质（水、轻质油） | 深色、浑浊介质（重油、污水） |
| 观察原理 | 两侧透光，直接看液‑气界面 | 光学反射，液相黑色、气相银白色 |
| 最高使用温度 | 250℃ | 250℃，高温需要降压 |
选型注意点
- 温度升高，允许工作压力下降：PN6.3 在 250℃实际允许压力仅 5.4MPa，订货必须提供介质温度。
- 压力低于 0.2MPa 工况，钢球无法自封，玻璃板破碎无自动保护。
- 不适合强磨蚀介质，颗粒会快速磨损玻璃板；介质结晶会遮挡观察面，优先选夹套伴热型。
- 玻璃板液位计有盲区，需要全量程无盲区要选用错位无盲区结构。
