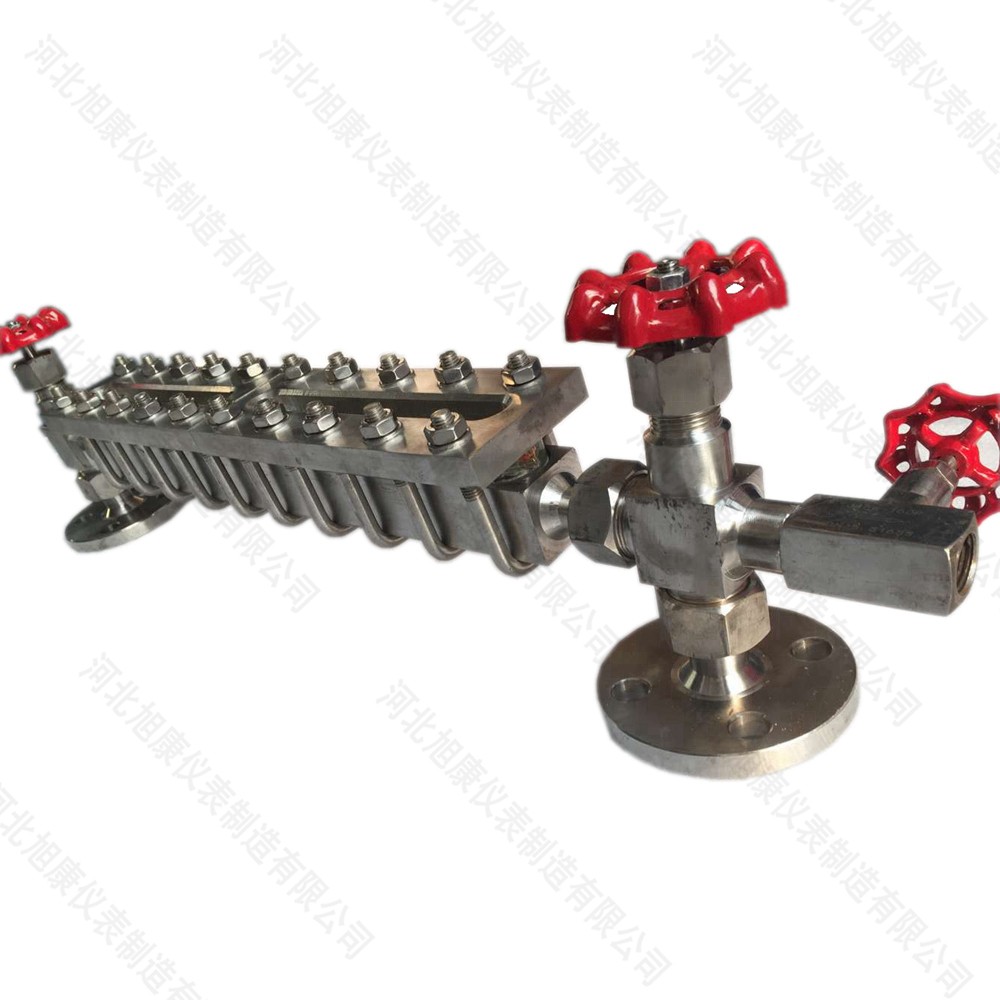

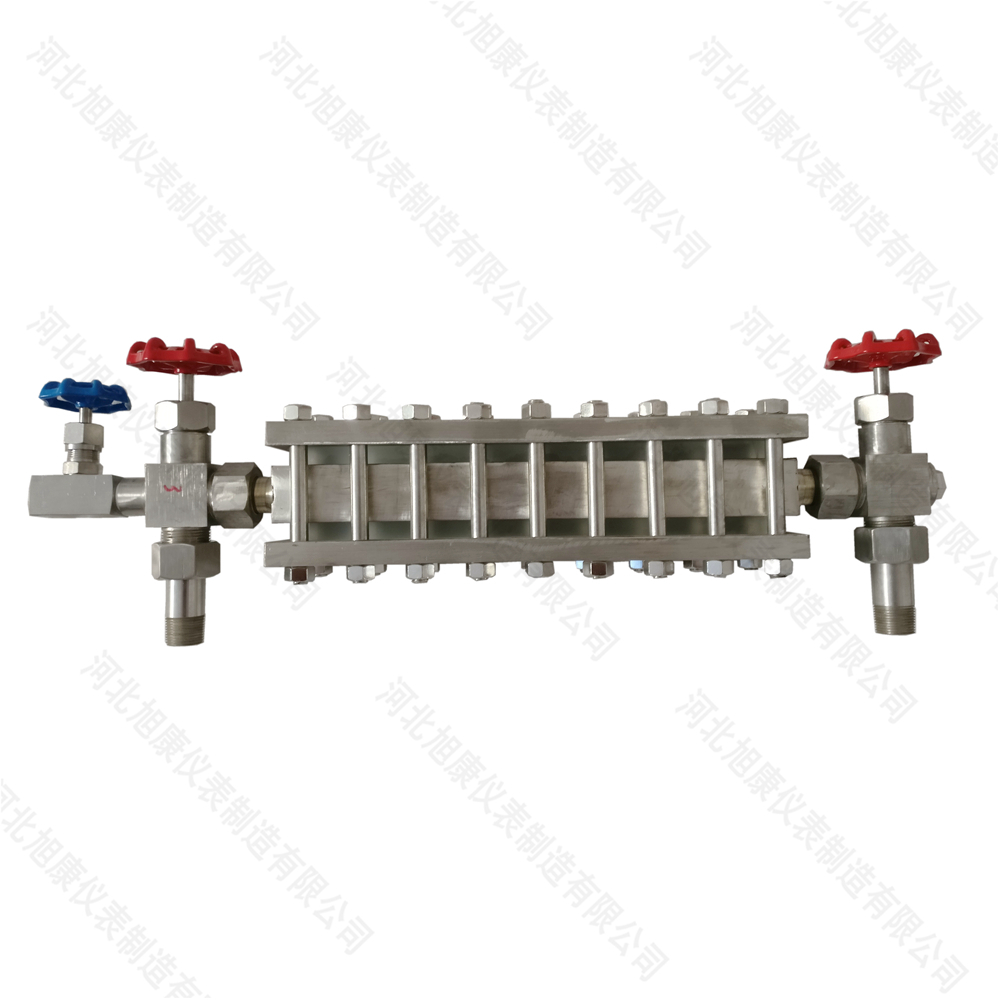

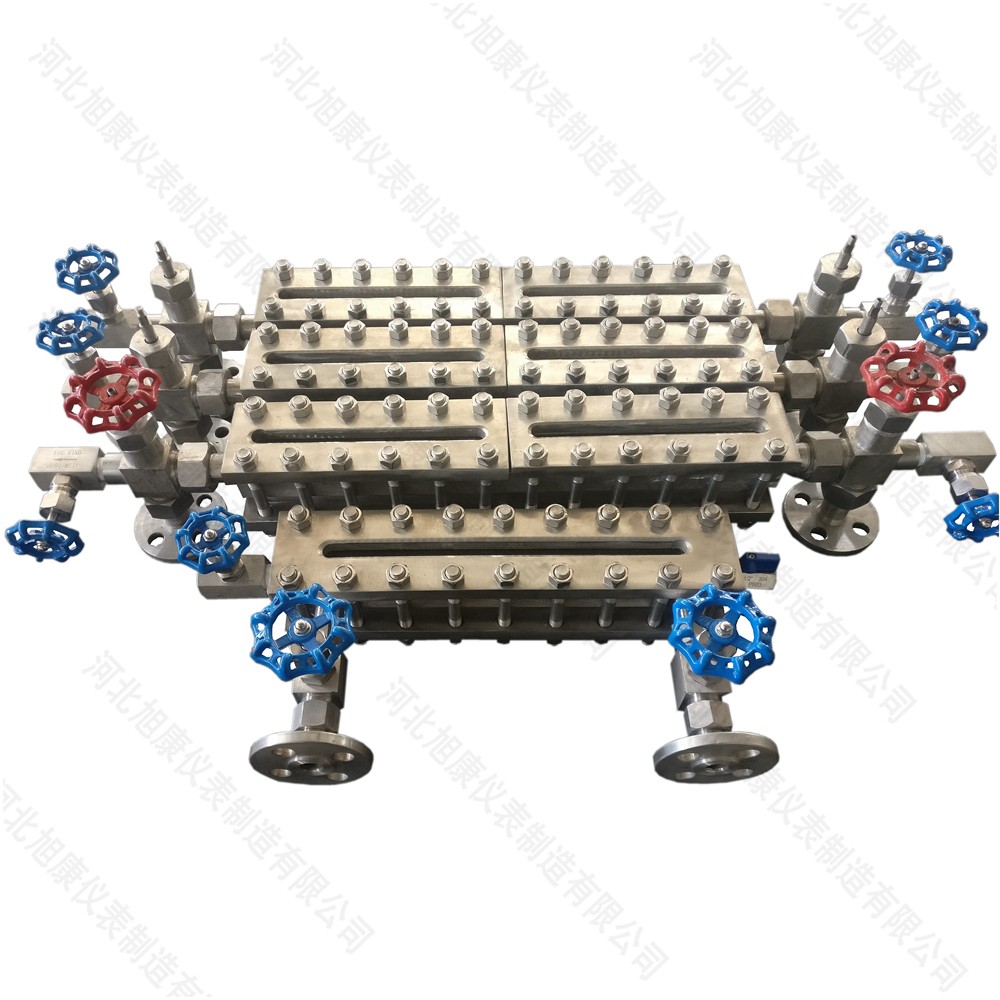

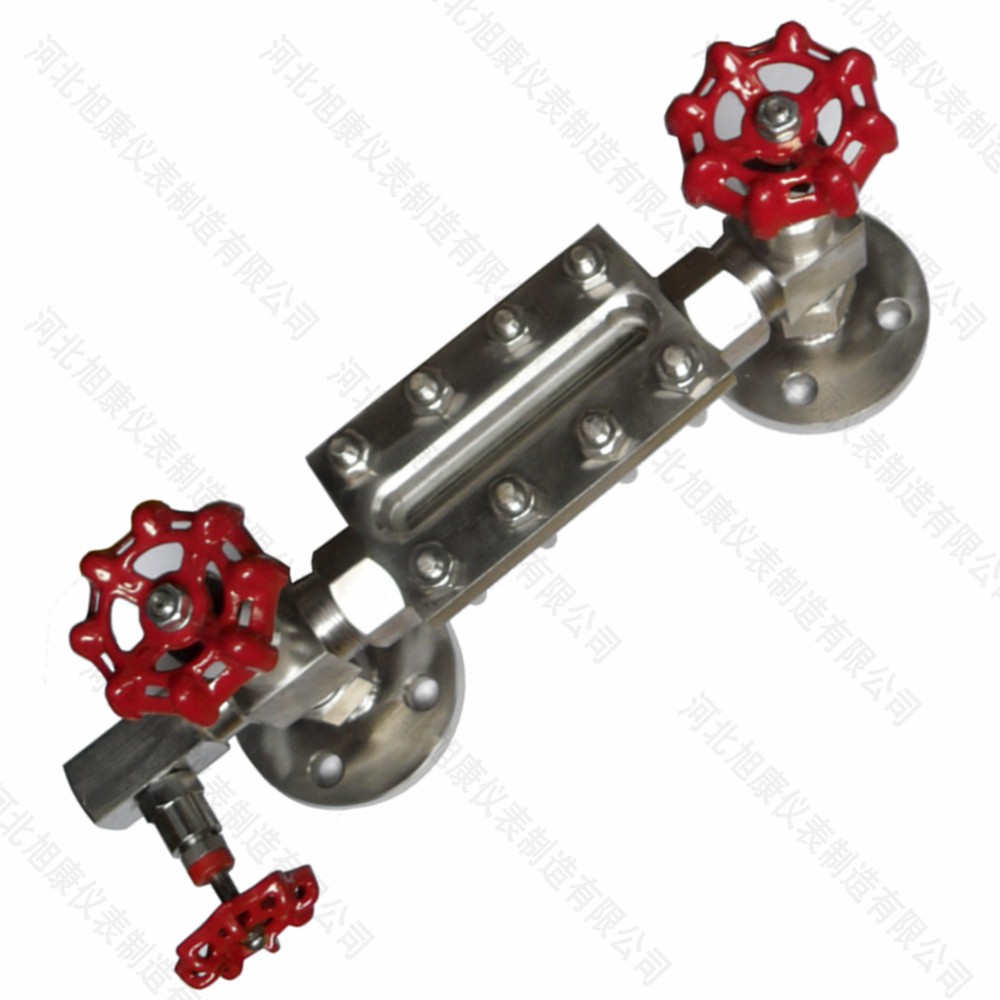

TBS-G耐高温不锈钢玻璃板液位计
工作原理：
TBS-G耐高温不锈钢玻璃板液位计是利用连通器原理，直接指示容器内液位高度的一款液位仪表。液位计由：不锈钢考克、不锈钢表体、铝硅玻璃板、石墨复合垫片、云母片、不锈钢压盖、高强度螺栓等配件组成。液位计上有两个考克，考克通过螺纹或者法兰与容器连接，容器内的介质通过考克流进或流出液位计，当容器内的介质液位发生上下变化时，液位计中的水位高度随之发生上下变化。本款液位计是一款就地式液位计，能够直观的进行容器内的液位监测工作。
本款液位计的设计目的是能够适应高温环境下的液位测量工作，所以液位计的表体、压盖、考克采用的是不锈钢材质，长期使用温度可达600℃。玻璃板采用的铝硅材质的玻璃板，具有耐高温耐高压的特点，长期使用温度是550℃，弯曲强度达420Mpa，玻璃板和介质之间还加装了云母片，防止介质腐蚀玻璃，造成玻璃的强度降低从而达不到工况要求。本款液位计的搭配能够适用于多数高温高压环境下的长期液位测量工作。
TBS-G耐高温不锈钢玻璃板液位计还具有自封闭（自锁）功能，液位计上的考克中有自锁钢珠，当液位计上的玻璃板因为意外发生破损时，容器内的压力和液位计中的压力差达到0.2Mpa，钢珠在压差的作用下堵住进水口和出水口，容器内的介质不会从液位计的观测面发生大量泄漏，从而避免的用方的经济损失和工作人员伤害事件的发生。
产品优点：
1、测量结果直观、可靠；
2、结构简单、维修方便；
3、经久耐用，可以长期用于液位测量工作；
4、具有自封闭（自锁）功能，能够有效避免因意外造成的经济损失及人员伤害事件；
5、能够在高温、高压环境下长期稳定的进行液位测量。
6、能够进行双色显示，汽红水绿，汽满全红水满全绿。
玻璃板液位计基础参数表
| 参数项目 | 规格参数 | 备注说明 |
|---|---|---|
| 结构型式 | 透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z | 反射式适合深色介质；透光式适合清澈介质 |
| 公称压力 PN | 0.6、2.5、4.0、6.3 MPa | 高温工况需降压使用，最高 6.3MPa |
| 工作温度 | -20～250℃ | 铝硅酸盐特种玻璃最高可达 420℃ |
| 安装中心距 L（测量中心） | 300、500、800、1100、1400、1700、2000 mm | 可非标定制；可视范围≈L‑280mm |
| 本体接液材质 | 碳钢 (20#)、304、316L、2205 双相钢 | 强腐蚀可选衬 PTFE |
| 玻璃板材质 | 高硼硅玻璃、铝硅酸盐玻璃 | 高温高压建议云母衬片保护玻璃 |
| 密封垫片 | 石墨垫片（标配）、 氟橡胶 | 石墨适合高温；氟橡胶耐酸碱 |
| 安全钢球自封压差 | ≥0.2‑0.3 MPa | 玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果 |
| 过程连接法兰 | DN20 RF，HG/T20592‑2009 | 可选 DN15/DN25，美标 ANSI B16.5 非标可定制 |
| 排污 / 排气接口 | 1/2″NPT针型阀 或G1/2″丝堵 | 上下阀自带考克阀，用于排污、取样 |
| 蒸汽夹套参数 | 夹套允许压力≤0.6MPa，接口 G1/2 外螺纹 | 夹套 J 型用于易结晶、易冻结介质 |
| 显示方式 | 就地目视 | 本体无远传 |
| 防爆 | 本体纯机械无防爆 | 玻璃板本身不具备防爆电气属性 |
透光式和反射式玻璃板液位计对比
| 项目 | 透光式 BT | 反射式 BR |
|---|---|---|
| 公称压力 | 最高 PN6.3MPa | 最高 PN4.0MPa |
| 适用介质 | 清澈、透明介质（水、轻质油） | 深色、浑浊介质（重油、污水） |
| 观察原理 | 两侧透光，直接看液‑气界面 | 光学反射，液相黑色、气相银白色 |
| 最高使用温度 | 250℃ | 250℃，高温需要降压 |
选型注意点
- 温度升高，允许工作压力下降：PN6.3 在 250℃实际允许压力仅 5.4MPa，订货必须提供介质温度。
- 压力低于 0.2MPa 工况，钢球无法自封，玻璃板破碎无自动保护。
- 不适合强磨蚀介质，颗粒会快速磨损玻璃板；介质结晶会遮挡观察面，优先选夹套伴热型。
- 玻璃板液位计有盲区，需要全量程无盲区要选用错位无盲区结构。
