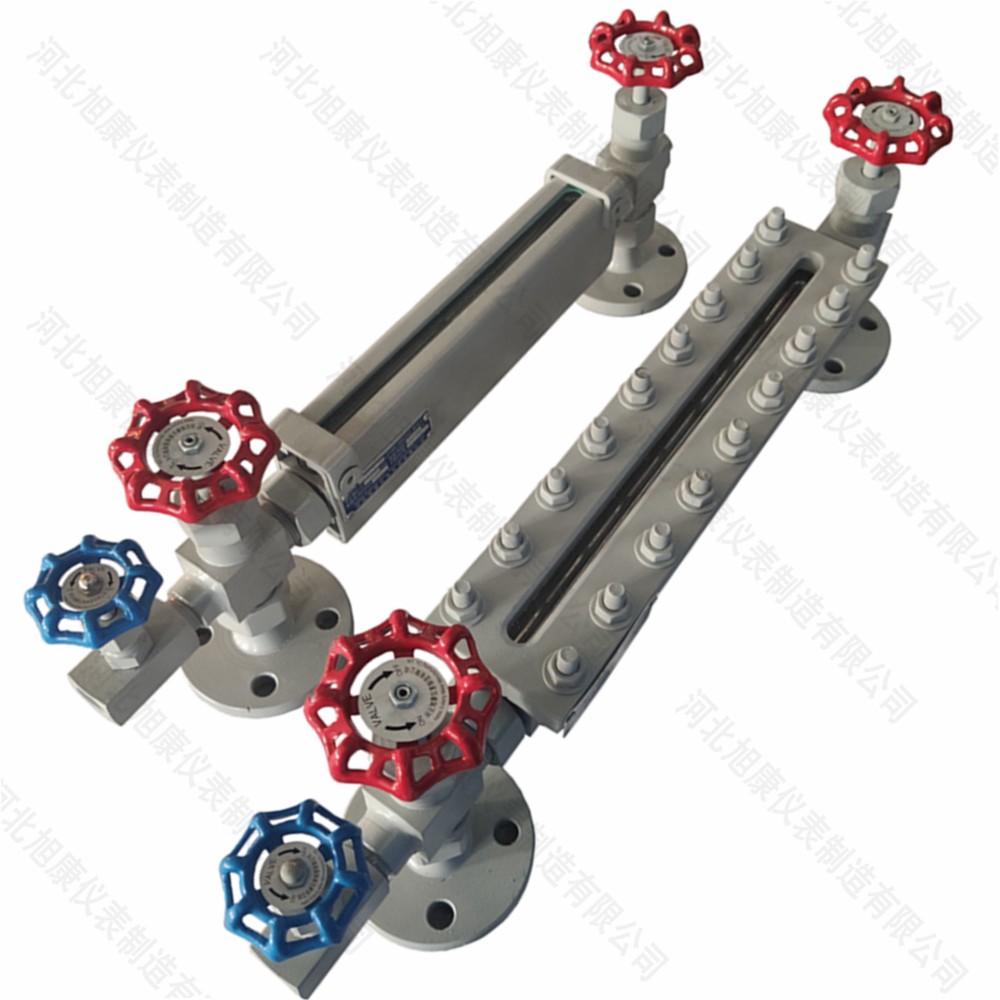

TBS-Q轻体反射式玻璃板液位计
工作原理：
TBS-Q轻体反射式玻璃板液位计是一款直接指示容器内液面高度的液位仪表，采用了连通器原理，液位计的上下两个考克与容器用法兰进行连通，容器内的介质通过考克流入液位计中，液位计上的水位高度为容器内的液面高度。本款液位计采用的是高品质的碳钢作为液位计的表体和考克材质，具有优良的耐压和耐高温性能，玻璃方面选用钢化高硼硅玻璃或者铝硅玻璃，适用于不用的工况要求。
本款液位计还具有自封闭功能，当液位计上的玻璃板因意外发生破损时，考克中的钢珠在水流的推动下堵住液位计的进水口和出水口，防止容器中的介质发生喷溅，从而避免了客户的经济损失和人员伤害事件的发生。
产品优点：
1、读数清晰、直观、可靠；
2、结构简单、维修方便；
3、经久耐用；
4、具有自封闭功能，能够有效避免因意外造成的经济损失及人员伤害事件；
5、能够在高温、高压环境下长期稳定的进行液位测量。
液位计选型参数对比表
| 对比项目 | 普通玻璃管液位计 | 玻璃板液位计 | 磁翻板液位计 | B49H 石英管双色液位计 | 蒸汽夹套防霜磁翻板 | 顶装式磁翻板 |
|---|---|---|---|---|---|---|
| 测量原理 | 连通器直读 | 连通器直读 | 磁耦合浮子翻柱 | 石英管光学双色 | 磁耦合 + 蒸汽夹套加热 | 顶装浮子‑磁耦合 |
| 信号输出 | 仅就地，无远传 | 仅就地，无远传 | 就地显示，可选 4‑20mA、报警开关 | 就地双色，可选开关 | 就地 + 可选远传 / 开关 | 就地 + 可选远传 / 开关 |
| 适用压力 | ≤1.0MPa，常用≤0.6MPa | ≤4.0MPa | PN16‑PN40 | PN16‑PN32 锅炉工况 | 工艺 PN16‑PN40，夹套≤1.0MPa | PN16‑PN40 |
| 介质温度 | ≤120℃ | ≤250℃ | ‑40～+350℃ | ‑20～+450℃ | ‑40～+350℃（受夹套热源限制） | ‑40～+350℃ |
| 单台最大有效量程 | ≤1500mm | ≤2200mm | 侧装可达 10‑15m | ≤2200mm | 建议≤4000mm | 常规≤5000mm，＞5m 不推荐 |
| 适用介质 | 清水、清油，清洁透明中性介质 | 油、水，弱腐蚀，可轻微浑浊 | 水、油、化工介质，可腐蚀、部分结晶 | 锅炉汽包高温汽水 | 易结晶、凝固、高粘度介质 | 各类液体，罐顶无侧开孔工况 |
| 缺点 | 易碎；不能用于浑浊介质；无信号输出 | 重量大；不能远传；垫片易渗漏 | 介质粘污浮子会卡滞；强磁环境干扰 | 石英成本高；量程受限 | 需蒸汽源；夹套不可导磁；注意水锤 | 长量程导向管易弯曲卡浮子 |
| 典型应用 | 水箱、稀油站、常压辅助罐 | 中压容器、工艺储罐就地对照 | 化工储罐、反应罐，需远传 / 联锁 | 锅炉汽包、高温高压汽水 | 液碱、石蜡、重油易结晶储罐 | 立式储罐仅罐顶可开孔 |
| 防爆特性 | 本安无电气件 | 本安无电气件 | 变送器 / 开关需防爆 | 本安无电气件 | 变送器 / 开关需防爆 | 变送器 / 开关需防爆 |
| 维护要点 | 定期检查玻璃、钢球安全球阀 | 定期更换密封垫片 | 检查浮子是否卡滞，排污 | 检查石英管、压盖密封 | 检查疏水阀，严禁夹套现场焊接 | 保证导管垂直度，长量程增加支撑 |
