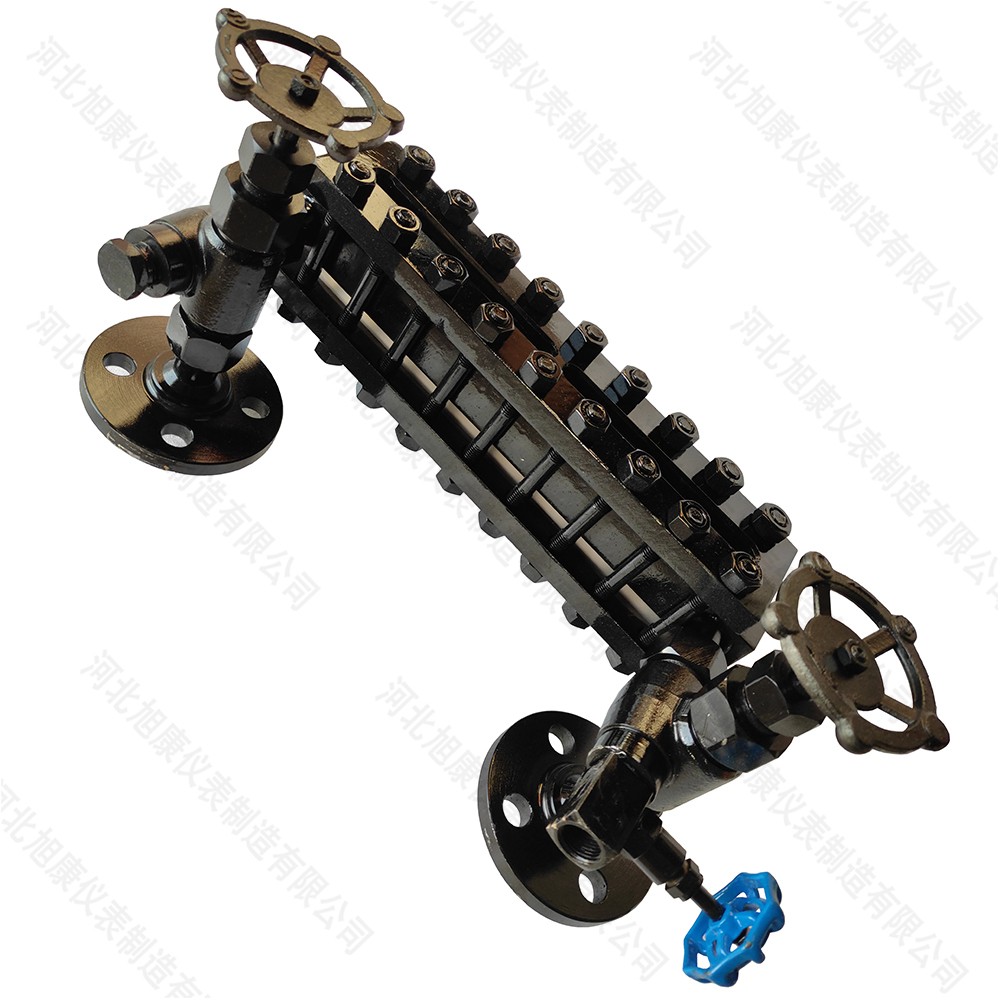

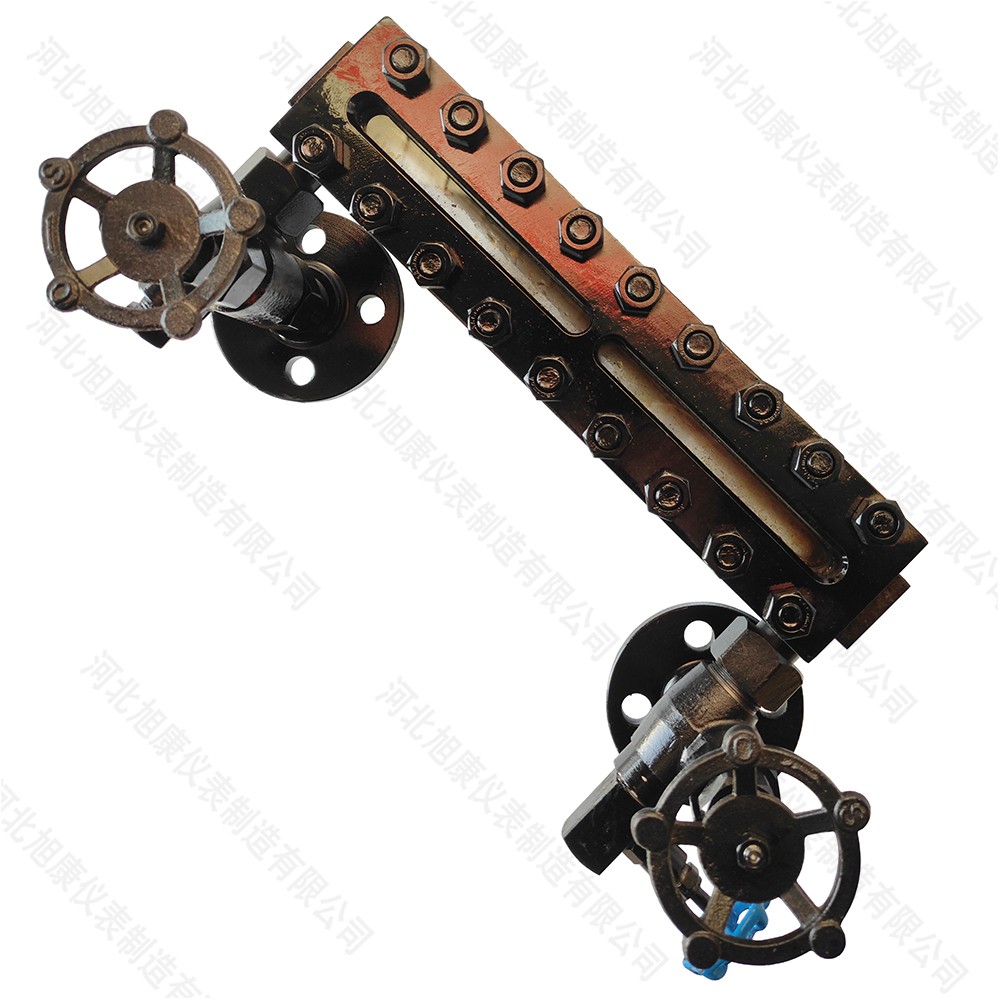

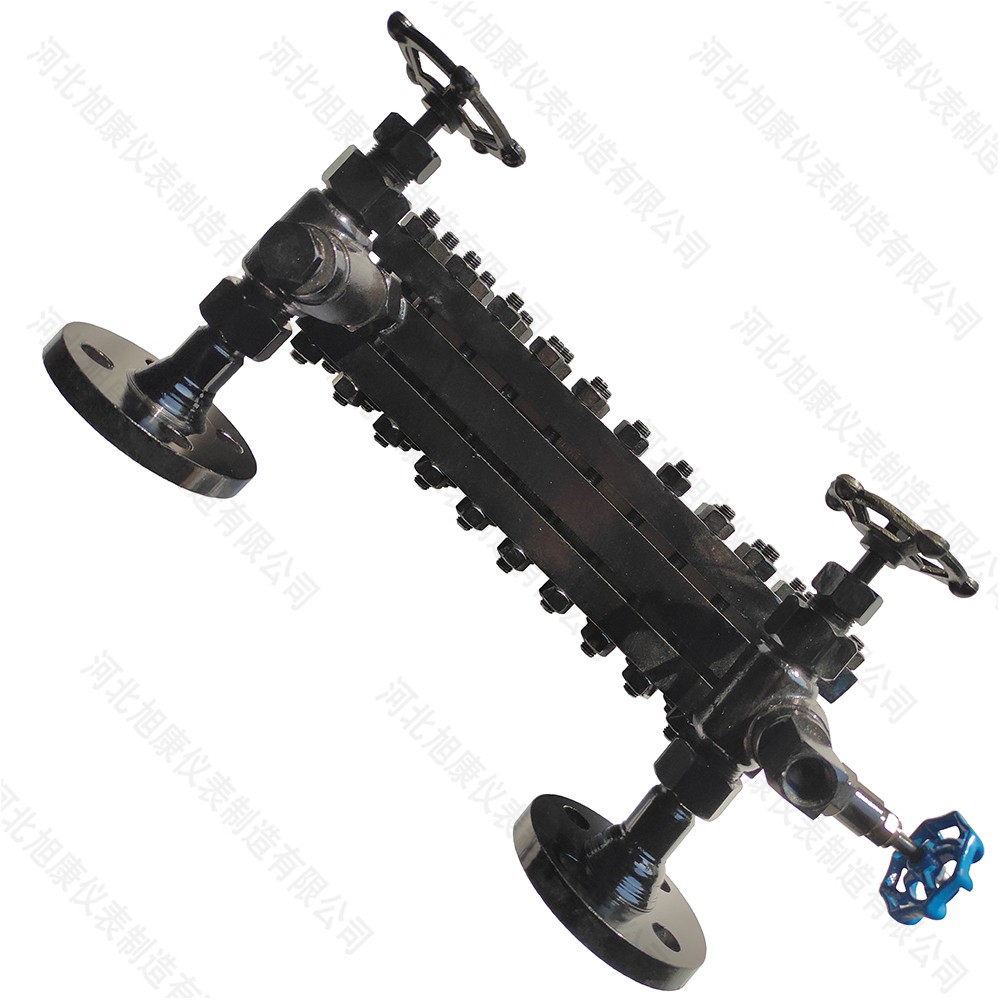

TBS-W-G无盲区高压玻璃板液位计

TBS-W-G无盲区高压玻璃板液位计

TBS-W-G无盲区高压玻璃板液位计工作原理:
        TBS-W-G无盲区高压玻璃板液位计是利用连通器原理,直接指示容器内液位高度的一款液位仪表。液位计由:考克、表体、硼硅玻璃板(铝硅玻璃板)、石墨复合垫片、云母片、压盖、高强度螺栓等配件组成。液位计上有两个考克,考克通过螺纹或者法兰与容器连接,容器内的介质通过考克流进或流出液位计,当容器内的介质液位发生上下变化时,液位计中的水位高度随之发生上下变化。本款液位计是一款就地式液位计,能够直观的进行容器内的液位监测工作。
        本款液位计的设计目的是能够适应高温、高压环境下的液位测量工作,还具有无盲区的设计,液位计的可视观测范围为液位计的安装距离,不存在因为盲区从而影响观测效果。所以液位计的表体、压盖、考克采用的是20#低碳钢材质,表体宽度与压盖宽度相同,保证在高温、高压环境下此款液位计能够正产的使用,长期使用温度可达450℃。玻璃板采用的硼硅材质的玻璃板,具有耐高温耐高压的特点,长期使用温度是450℃,弯曲强度达300Mpa,本款液位计的搭配能够适用于多数高温、高压环境下的长期液位测量工作。
        TBS-W-G无盲区高压玻璃板液位计还具有自封闭(自锁)功能,液位计上的考克中有自锁钢珠,当液位计上的玻璃板因为意外发生破损时,容器内的压力和液位计中的压力差达到0.2Mpa,钢珠在压差的作用下堵住进水口和出水口,容器内的介质不会从液位计的观测面发生大量泄漏,从而避免的用方的经济损失和工作人员伤害事件的发生。

TBS-W-G无盲区高压玻璃板液位计产品优点:
        1、测量结果直观、可靠;
        2、结构简单、维修方便;
        3、经久耐用,可以长期用于液位测量工作;
        4、液位计为无盲区设置,液位计的可视范围等于液位计安装长度,不会因为盲区从而影响观测效果。
        5、具有自封闭(自锁)功能,能够有效避免因意外造成的经济损失及人员伤害事件;
        6、能够在高温、高压环境下长期稳定的进行液位测量。

TBS-W-G无盲区高压玻璃板液位计技术参数:
        1、安装中心距: 300mm -3000mm ;
        2、工作压力: 1.0-22 Mpa;
        3、工作温度:≤ 450 ℃;
        4、可视范围:每节100mm-300mm;
        5、观测方式:正前方目视观测;
        6、连接方式:法兰、螺纹;
        7、连接法兰标准:国标(HG、GB、JB)、美标(ANSI)、德标(DIN)、日标(JIS)等;
        8、主体材质:20#、不锈钢304/316L/321;
        9、玻璃材质:硼硅酸盐、铝硅酸盐。

河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196
