XK-RFL-40C反射式液位计-90°快开快关锅炉水位计

工作原理：

XK-RFL-40C反射式液位计-90°快开快关锅炉水位计是一款直接指示容器内液面高度的液位仪表，采用了连通器原理，液位计的上下两个考克与容器用法兰进行连通，容器内的介质通过考克流入液位计中，液位计上的水位高度为容器内的液面高度。

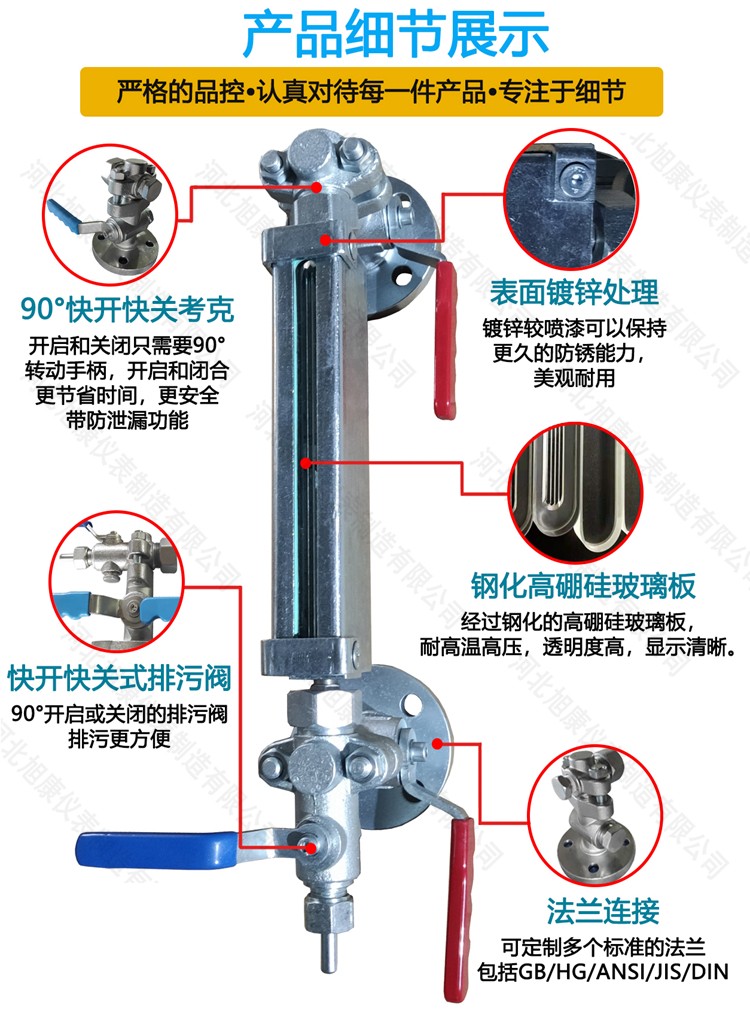

本款液位计能够实现两端的考克阀的90°快速打开和快速关闭的功能，避免了以前针型阀考克的开关行程过长需要旋转手柄很多圈的弊端，一定程度上节省了开关阀门的时间，从而确保了平时工作和维护时的效率。当事故发生时可以快速的关闭阀门，一定程度上提高了产品的安全性。

XK-RFL-40C反射式液位计还具有自封闭功能，当液位计上的玻璃板因意外发生破损时，考克中的钢珠在水流的推动下堵住液位计的进水口和出水口，防止容器中的介质发生喷溅，从而避免了客户的经济损失和人员伤害事件的发生。

产品优点：

1、读数清晰、直观、可靠；

2、结构简单、维修方便；

3、经久耐用；

4、具有自封闭功能，能够有效避免因意外造成的经济损失及人员伤害事件；

5、能够在高温、高压环境下长期稳定的进行液位测量。

6、具有快速开启和快速关闭的功能。

技术参数：

1、安装中心距：285mm -2590mm （可定制）；

2、工作压力： 1.6-6.0 Mpa；

3、工作温度：≤ 450 ℃；

4、可视范围：141mm-2433mm（根据安装中心距变化）；

5、观测方式：正前方目视观测；

6、连接方式：法兰连接；

7、连接法兰标准：国标（HG、GB、JB）、美标（ANSI）、德标（DIN）、日标（JIS）等；

8、主体材质：碳钢；

9、玻璃材质：硼硅酸盐、铝硅酸盐；

10、表面处理：镀锌、喷漆。

采购须知：

参数项目	规格参数	备注说明
结构型式	透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z	反射式适合深色介质；透光式适合清澈介质
公称压力 PN	0.6、2.5、4.0、6.3 MPa	高温工况需降压使用，最高 6.3MPa
工作温度	-20～250℃	铝硅酸盐特种玻璃最高可达 420℃
安装中心距 L（测量中心）	300、500、800、1100、1400、1700、2000 mm	可非标定制；可视范围≈L‑280mm
本体接液材质	碳钢 (20#)、304、316L、2205 双相钢	强腐蚀可选衬 PTFE
玻璃板材质	高硼硅玻璃、铝硅酸盐玻璃	高温高压建议云母衬片保护玻璃
密封垫片	石墨垫片（标配）、氟橡胶	石墨适合高温；氟橡胶耐酸碱
安全钢球自封压差	≥0.2‑0.3 MPa	玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果
过程连接法兰	DN20 RF，HG/T20592‑2009	可选 DN15/DN25，美标 ANSI B16.5 非标可定制
排污 / 排气接口	1/2″NPT针型阀或G1/2″丝堵	上下阀自带考克阀，用于排污、取样
蒸汽夹套参数	夹套允许压力≤0.6MPa，接口 G1/2 外螺纹	夹套 J 型用于易结晶、易冻结介质
显示方式	就地目视	本体无远传
防爆	本体纯机械无防爆	玻璃板本身不具备防爆电气属性

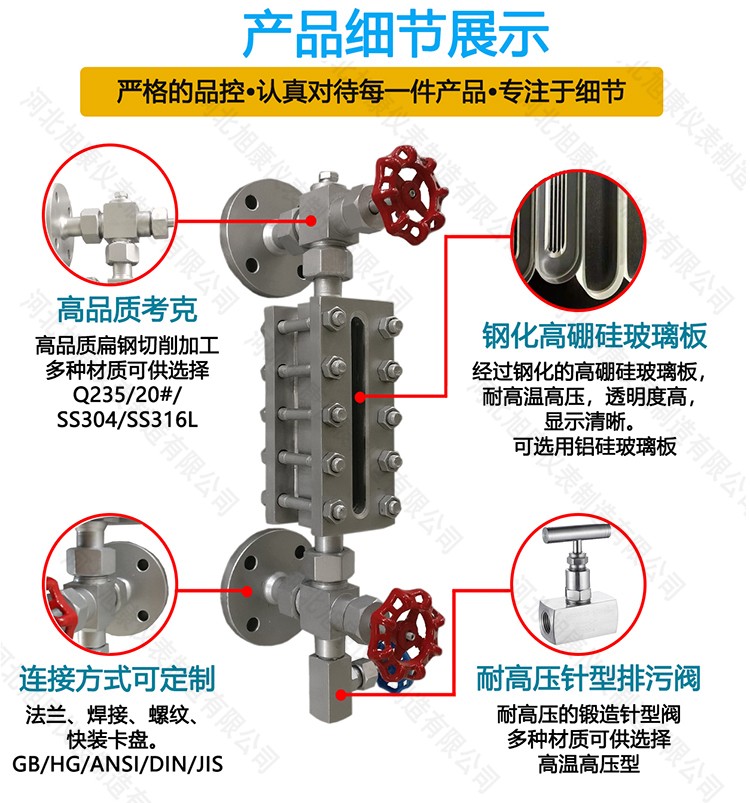

透光式和反射式玻璃板液位计对比

参数项目	规格参数	备注说明
结构型式	透光式 TBS-A、反射式 TBS-F、夹套 J、照明 B、无盲区 Z	反射式适合深色介质；透光式适合清澈介质
公称压力 PN	0.6、2.5、4.0、6.3 MPa	高温工况需降压使用，最高 6.3MPa
工作温度	-20～250℃	铝硅酸盐特种玻璃最高可达 420℃
安装中心距 L（测量中心）	300、500、800、1100、1400、1700、2000 mm	可非标定制；可视范围≈L‑280mm
本体接液材质	碳钢 (20#)、304、316L、2205 双相钢	强腐蚀可选衬 PTFE
玻璃板材质	高硼硅玻璃、铝硅酸盐玻璃	高温高压建议云母衬片保护玻璃
密封垫片	石墨垫片（标配）、氟橡胶	石墨适合高温；氟橡胶耐酸碱
安全钢球自封压差	≥0.2‑0.3 MPa	玻璃破碎时自动切断介质通道，压力低于 0.2MPa 无自封效果
过程连接法兰	DN20 RF，HG/T20592‑2009	可选 DN15/DN25，美标 ANSI B16.5 非标可定制
排污 / 排气接口	1/2″NPT针型阀或G1/2″丝堵	上下阀自带考克阀，用于排污、取样
蒸汽夹套参数	夹套允许压力≤0.6MPa，接口 G1/2 外螺纹	夹套 J 型用于易结晶、易冻结介质
显示方式	就地目视	本体无远传
防爆	本体纯机械无防爆	玻璃板本身不具备防爆电气属性
