常规玻璃管液位计生产厂家

常规玻璃管液位计生产厂家

常规玻璃管液位计生产厂家

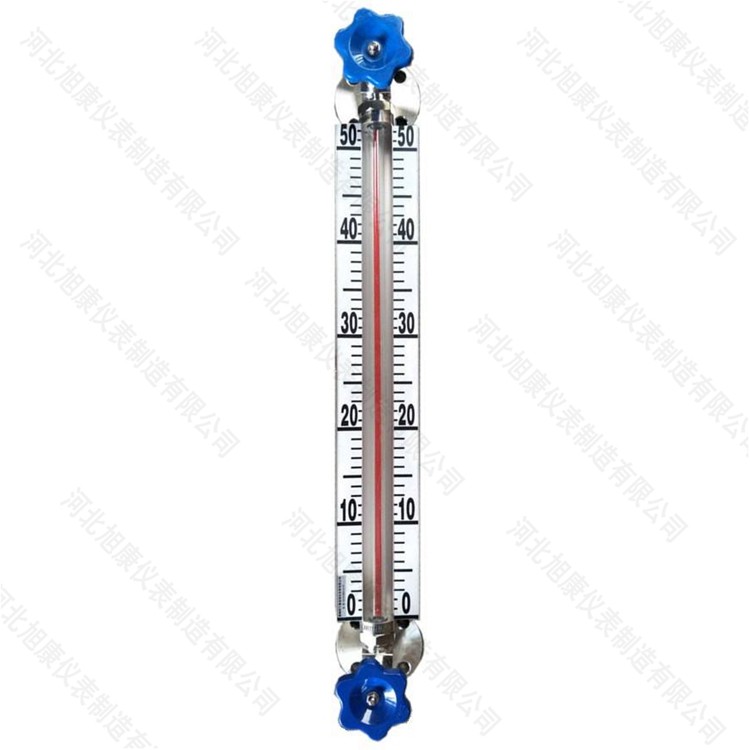

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

玻璃管液位计的结构原理
仪表上下阀都装有PN1.6MPa,DN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。
玻璃管液位计的特点
直读式仪表,读数精确。
结构简单,维修方便。
经久耐用
HG5玻璃管液位计主要技术指标
测量范围(安装中心距L):300、500、600、800、1000、1200、1400、1700、2000mm
工作压力:≤1.6MPa
材质:碳钢、不锈钢
工作温度:≤200℃
连接法兰标准:HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等,请用户注明。
伴热蒸汽压力:≤0.6MPa
蒸汽夹套接头:G1/2″外螺纹
钢球自封压力:≥0.2MPa
HG5玻璃管液位计安装说明
公称长度(L)
允许公差:≤1/1000(全长≤3mm)
法兰中心连接线铅垂度:≤4/1000
法兰连接孔分布形状:正方形
蒸气接口尺寸:M16×1.5(内螺纹)
最高蒸气压力:0.6MPa
安装中心距L和标尺刻度L1的关系

L 300 500 600 800 1000 1200 1400 1700 2000
H 150 350 450 650 850 1050 1250 1550 1850

HG5玻璃管液位计使用须知
为保证自密封作用,容器内介质压力应大于0.2MPa。
在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。
型号、标记标准系列

名 称 标 准 号 型号 标志 规 格(mm)
玻璃管液位计 HG5-227-80 DA I PN1.6

300

500

600

800

1000

1200

1400

1700

2000

玻璃管液位计 HG5-227-80 DB I PN1.6
玻璃管液位计 HG5-227-80 DA II PN1.6
玻璃管液位计 HG5-227-80 DB II PN1.6
玻璃管液位计 HG5-227-80 WA I PN1.6
玻璃管液位计 HG5-227-80 WB I PN1.6
玻璃管液位计 HG5-227-80 WA II PN1.6
玻璃管液位计 HG5-227-80 WB II PN1.6
液位计针形阀 HG5-227-80 (上)A I B I PN1.6
液位计针形阀 HG5-227-80 (下)A I B I PN1.6
液位计针形阀 HG5-227-80 (上)A II B II PN1.6
液位计针形阀 HG5-227-80 (下)A II B II PN1.6

河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196
