GZS-W无盲区石英管双色水位计
概述：
GZS-W无盲区双色水位计是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，汽相显示为红色（可改为汽相显示绿色，液相显示为红色）。因其不用供电即可双色显示，较需要供电的双色石英管液位计可在更多的工况下进行测量工作，价格也较低，是普通玻璃管液位计的替代产品。因石英管具有良好的耐温和耐压性能，因此被广泛用于石油、化工、电力、冶金等行业的透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量。
液位计的上、下考克阀中各有一个钢珠，当液位计的玻璃板因意外发生破损时，液位计钢珠在容器内压力的作用下，堵住考克阀上的进水孔、出水孔，防止容器内的液体喷射和继续外流，避免因液体泄漏造成的经济损失和人员伤害的事件发生。

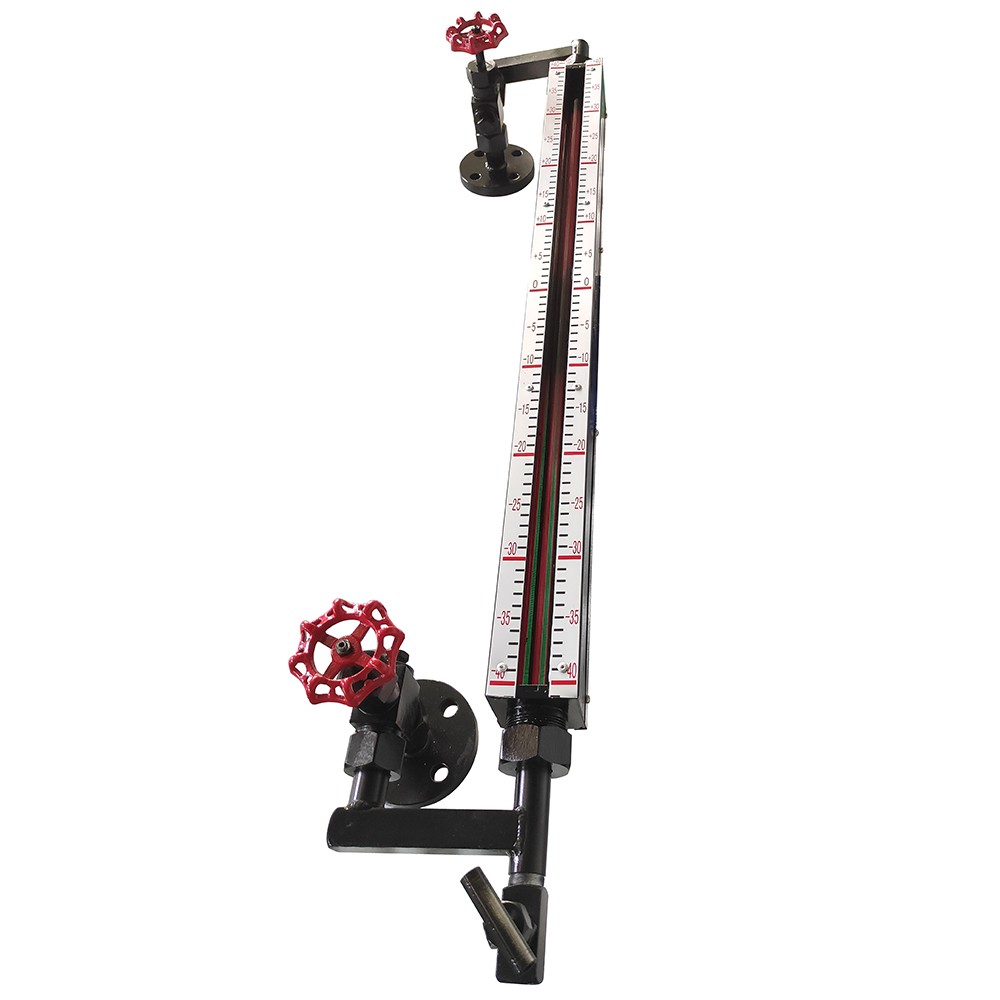

本款液位计加装弯管后做到了检测无盲区，有效的避免了盲区过大造成的液位计可视范围较短的问题。安装中心距=可视范围，能够更加有效的观测容器内的液体的水位情况，避免因水位计过高或过低而观测不到而造成的经济损失及意外事故。
产品特点：
1、能够在600℃的高温环境下长期稳定的进行液位测量工作。
2、能够在10Mpa的高压环境下长期稳定的进行液位测量工作。
3、红绿双色显示，能够更方便的区分液位和汽位。
4、具有自封闭功能，当液位计因意外发生破损时，能够有效避免经济损失和人员伤害的事件。
5、液位计石英玻璃管周边带有保护壳，能够有效的保护玻璃管不被外力损坏。
6、安装简单、维护方便。
玻璃管液位计 基本参数与应用环境
一、基本参数
| 项目 | 参数范围 |
|---|---|
| 公称压力 | PN10、PN16、PN25；常规耐压2.5MPa |
| 工作温度 | -20～+200℃；高温型石英玻璃管≤450℃ |
| 测量量程 | 300‑2000mm，可按需定制中心距 |
| 连接形式 | 法兰连接、螺纹连接（G 螺纹、NPT） |
| 玻璃材质 | 硼硅玻璃管 / 石英玻璃管（高温选用石英） |
| 主体材质 | 碳钢、不锈钢 304、316L |
| 观测方式 | 裸管直读；可配防护罩；双色型汽红水绿 |
| 附件 | 上下考克阀（带钢珠自闭保护）、排污阀 |
| 介质密度 | ≥0.7g/cm³ |
注意：压力超过 2.5MPa 一般不选用玻璃管液位计，改用玻璃板液位计。
二、适用应用环境
- 介质 水、蒸汽、油品、轻油、无强腐蚀透明 / 半透明液体； 石英管版本可用于高温饱和蒸汽； 介质粘度低，不易结晶、不易结垢。
- 行业场景
- 常压、低压储罐、水箱、水处理设备
- 小型低压锅炉、换热设备、油库储槽
- 化工普通低压容器，就地现场液位观测
- 不需要远传输出，只需要现场人工看液位；无供电条件场合。
- 环境条件 室内 / 室外均可，室外建议加装防护护罩，防止玻璃管受外力撞击破碎； 防爆场合优势：纯机械结构，无电气元件，本质安全。
三、不适用环境
- 压力＞2.5MPa 高压工况（优先玻璃板液位计）
- 强腐蚀介质（强酸强碱），会腐蚀玻璃与密封件
- 高粘度、易结晶、易结疤，管壁挂污，看不清液位
- 剧烈震动工况，震动容易造成玻璃管断裂
- 介质含有大量硬质颗粒，冲刷磨损玻璃
- 需要 4‑20mA 远传、远程监控液位（本身无输出）
四、运维要点
- 玻璃管属于易损件，定期检查有无裂纹、渗漏；
- 考克阀内置钢珠自闭结构，玻璃破裂可自动封堵，减少介质喷出；
- 高温工况优先选用石英玻璃管；
- 定期排污冲洗，防止结垢遮挡液位。
