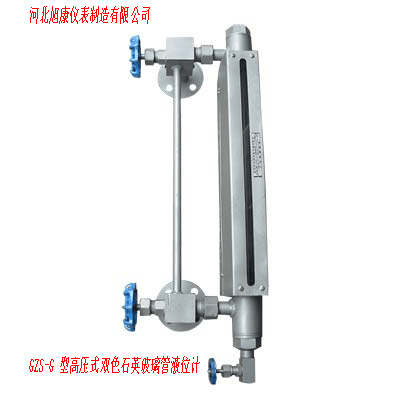

耐高温高压锅炉用双色石英玻璃管液位计
河北旭康仪表制造有限公司生产的耐高温高压锅炉用双色石英玻璃管液位计是一种就地显示液位仪表。石英玻璃管的力学、机械、电气和光学性能优于普通玻璃管，更由于某种特殊的折射、反射作用使之具有双色显示效果，固较普通玻璃管液位计的功能更加优越，可以广泛应用于测量工业设备中的罐、塔、槽、箱内介质的液位高度。尤其适用于高温、高温差、高压力和酸性溶液的液位测量，并因其双色显示作用，更特别适用于高、中压锅炉的水位直接双色显示。
本厂生产的石英玻璃管液位计系列，全部采用二氧化硅（SiO2）石英玻璃，它的纯度为99.99%，变形温度为1075℃，抗压强度为1000MPa（10，000kgf/cm2 ），膨胀系数为5.5×10-7 。再将石英玻璃按JC225-81标准，经过特殊处理，制成透明石英玻璃管，作为液位计的测液主体。在仪表的结构上进行精心设计，使其具有显示清晰，耐压能力强，密封性好，温度适应性好，并有良好的耐酸性能、安装维修方便等特点。
| 量范围： | ① 石英管： 300,500 ,800 ,1100 ,1400 ,1700 , 2000 mm 或按用户要求制 做。 ② 玻璃管： 300,500 ,800 ,1100 ,1400 ,1700 , 2000 mm 或按用户要求制做。 ③ 有机玻璃管式： 300 ～ 4000 mm 或按用户要求制做 |
| 可视尺寸： | 300 ～ 1800 mm |
| 工作压力： | ① 石英管式： 1.6 、 2.5 、 4.0 、 6.4 Mpa ② 玻璃管式： 0.6 、 1.1 、 1.6 Mpa ③ 有机玻璃管式： 0.6 Mpa |
| 介质温度： | ① 石英管式： -80 ～ 450 ℃ ； ② 玻璃管式： -40 ～ 200 ℃ ③ 有机玻璃管式： 0 ～ 60 ℃ |
| 显示方式： | 有单色、管上带彩条，双色三种显示方式。仪表观测方向任意可调。 |
| 型式： | 顶置式，夹套式，防霜式，不粘油式、附照明型、带液位开关式 |
| 测量管参数： | 外径：Ф 30mm ; 内径 Ф 14 mm 。 |
| 自锁阀： | 安全阀 钢球自动密封压力 ：≥ 0.2MPa |
| 蒸汽拌热： | 拌热蒸汽压力：≤ 1Mpa ， 伴热可从法兰处开始， 适用于易结晶介质 |
| 仪表材质： | ① 碳钢； ② 不锈钢 |
| 出厂配置： | 考克阀、排污阀、放气阀出厂时装于主机上 |
玻璃管液位计 基本参数与应用环境
一、基本参数
| 项目 | 参数范围 |
|---|---|
| 公称压力 | PN10、PN16、PN25；常规耐压2.5MPa |
| 工作温度 | -20～+200℃；高温型石英玻璃管≤450℃ |
| 测量量程 | 300‑2000mm，可按需定制中心距 |
| 连接形式 | 法兰连接、螺纹连接（G 螺纹、NPT） |
| 玻璃材质 | 硼硅玻璃管 / 石英玻璃管（高温选用石英） |
| 主体材质 | 碳钢、不锈钢 304、316L |
| 观测方式 | 裸管直读；可配防护罩；双色型汽红水绿 |
| 附件 | 上下考克阀（带钢珠自闭保护）、排污阀 |
| 介质密度 | ≥0.7g/cm³ |
注意：压力超过 2.5MPa 一般不选用玻璃管液位计，改用玻璃板液位计。
二、适用应用环境
- 介质 水、蒸汽、油品、轻油、无强腐蚀透明 / 半透明液体； 石英管版本可用于高温饱和蒸汽； 介质粘度低，不易结晶、不易结垢。
- 行业场景
- 常压、低压储罐、水箱、水处理设备
- 小型低压锅炉、换热设备、油库储槽
- 化工普通低压容器，就地现场液位观测
- 不需要远传输出，只需要现场人工看液位；无供电条件场合。
- 环境条件 室内 / 室外均可，室外建议加装防护护罩，防止玻璃管受外力撞击破碎； 防爆场合优势：纯机械结构，无电气元件，本质安全。
三、不适用环境
- 压力＞2.5MPa 高压工况（优先玻璃板液位计）
- 强腐蚀介质（强酸强碱），会腐蚀玻璃与密封件
- 高粘度、易结晶、易结疤，管壁挂污，看不清液位
- 剧烈震动工况，震动容易造成玻璃管断裂
- 介质含有大量硬质颗粒，冲刷磨损玻璃
- 需要 4‑20mA 远传、远程监控液位（本身无输出）
四、运维要点
- 玻璃管属于易损件，定期检查有无裂纹、渗漏；
- 考克阀内置钢珠自闭结构，玻璃破裂可自动封堵，减少介质喷出；
- 高温工况优先选用石英玻璃管；
- 定期排污冲洗，防止结垢遮挡液位。
