河北旭康仪表专业生产防冻保温磁翻板液位计

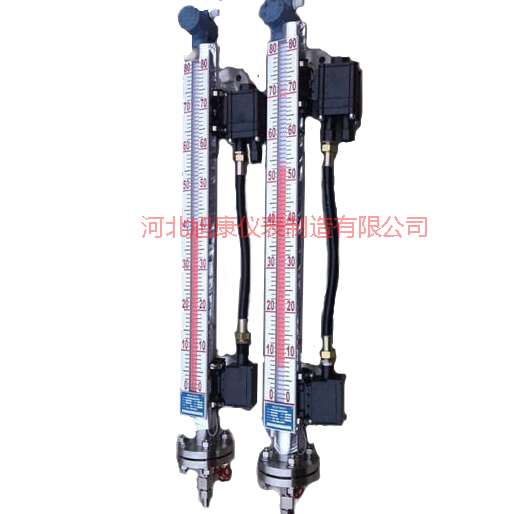

河北旭康仪表专业生产防冻保温磁翻板液位计

防冻保温磁翻板液位计是由本体、浮标、翻板箱等部件组成,其工作原理是根据阿基米德定律,利用磁性浮标驱动双色薄片来显示液面的位置,采用双色(黑色呈气相,红色呈液相)翻片显示。当液面上升时,液相翻板翻成红色,液面下降时,气相翻板翻成黑色,从而醒目指示容器内的液位变化,指示连续直观醒目、无盲区,在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。

河北旭康仪表专业生产防冻保温磁翻板液位计

防冻保温磁翻板液位计结构特点:
●基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
●上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的开关动作,实现 ON-OFF 控制或报警。
● 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。

基本参数:
(1)连接法兰中心距离L(mm):350~15000
(2)介质密度(g/cm3):0.425~2
(3)操作温度(℃):-40~450
(4)压力等级(MPa):0.6,1.0,1.6,2.5,4,6.3

根据在容器安装位置的不同,提供侧装和顶 装两种形式。
根据工作介质不同,提供不锈钢和 ABS 工 程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。

技术参数:



安装形式内容 侧装式 顶装式
安装间距
(测量范围)
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm
500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
ABS 法兰 20-10(D N 20 P N 1.0) (GB9119-88) 法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
主体材料 ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st(10 - 4 m/s)
上下限开关
输出
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型
