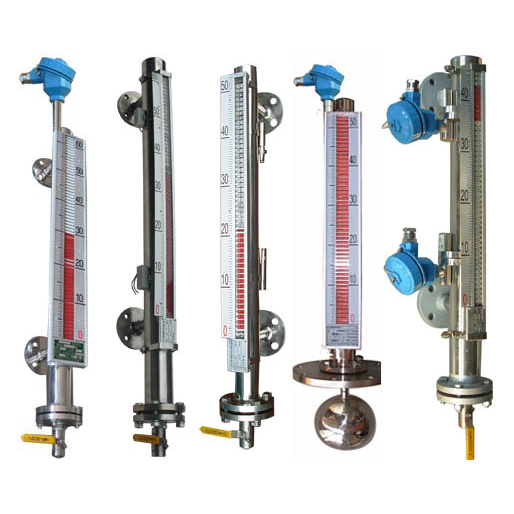

磁翻板液位计 磁性浮子液位计 浮子液位计
产品简介
磁翻板液位计 磁性浮子液位计 浮子液位计，是按磁性液位计HG/T21584－95标准研制生产的产品。可适用于多种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。同时，当与其它仪表配套时，可实现液位的上、下限报警和远距离的自动控制。所以它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。 结构和原理 液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180º，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
规格参数
测量范围：300～15000mm(侧装式：300～15000mm;顶（底）装式：300～6000mm)
精确度：10mm
工作压力：≤2.5Mpa(普通)、≤9.6Mpa（高压）、≤0.6Mpa（防腐型）
介质密度：≥0.45g/cm3
介质密度差：≥0.15 g/cm3（测量界面）
介质温度：-20～＋250℃（特殊要求可达450℃）
介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。
连接法兰：采用化工部颁布的HG20592～20635－97法兰标准。
液位计选型参数对比表
| 对比项目 | 普通玻璃管液位计 | 玻璃板液位计 | 磁翻板液位计 | B49H 石英管双色液位计 | 蒸汽夹套防霜磁翻板 | 顶装式磁翻板 |
|---|---|---|---|---|---|---|
| 测量原理 | 连通器直读 | 连通器直读 | 磁耦合浮子翻柱 | 石英管光学双色 | 磁耦合 + 蒸汽夹套加热 | 顶装浮子‑磁耦合 |
| 信号输出 | 仅就地，无远传 | 仅就地，无远传 | 就地显示，可选 4‑20mA、报警开关 | 就地双色，可选开关 | 就地 + 可选远传 / 开关 | 就地 + 可选远传 / 开关 |
| 适用压力 | ≤1.0MPa，常用≤0.6MPa | ≤4.0MPa | PN16‑PN40 | PN16‑PN32 锅炉工况 | 工艺 PN16‑PN40，夹套≤1.0MPa | PN16‑PN40 |
| 介质温度 | ≤120℃ | ≤250℃ | ‑40～+350℃ | ‑20～+450℃ | ‑40～+350℃（受夹套热源限制） | ‑40～+350℃ |
| 单台最大有效量程 | ≤1500mm | ≤2200mm | 侧装可达 10‑15m | ≤2200mm | 建议≤4000mm | 常规≤5000mm，＞5m 不推荐 |
| 适用介质 | 清水、清油，清洁透明中性介质 | 油、水，弱腐蚀，可轻微浑浊 | 水、油、化工介质，可腐蚀、部分结晶 | 锅炉汽包高温汽水 | 易结晶、凝固、高粘度介质 | 各类液体，罐顶无侧开孔工况 |
| 缺点 | 易碎；不能用于浑浊介质；无信号输出 | 重量大；不能远传；垫片易渗漏 | 介质粘污浮子会卡滞；强磁环境干扰 | 石英成本高；量程受限 | 需蒸汽源；夹套不可导磁；注意水锤 | 长量程导向管易弯曲卡浮子 |
| 典型应用 | 水箱、稀油站、常压辅助罐 | 中压容器、工艺储罐就地对照 | 化工储罐、反应罐，需远传 / 联锁 | 锅炉汽包、高温高压汽水 | 液碱、石蜡、重油易结晶储罐 | 立式储罐仅罐顶可开孔 |
| 防爆特性 | 本安无电气件 | 本安无电气件 | 变送器 / 开关需防爆 | 本安无电气件 | 变送器 / 开关需防爆 | 变送器 / 开关需防爆 |
| 维护要点 | 定期检查玻璃、钢球安全球阀 | 定期更换密封垫片 | 检查浮子是否卡滞，排污 | 检查石英管、压盖密封 | 检查疏水阀，严禁夹套现场焊接 | 保证导管垂直度，长量程增加支撑 |
磁翻板液位计的校准、安装和使用、维护和保养过程中注意事项
磁翻板液位计的校准
磁性翻板液位计把浮子筒进出阀门关上，把筒里的残液放掉，拿块磁铁靠进浮子标杆自下往上走一次，就校好了。 筒子里有杂质，焊渣，周围有强磁场会导致液位计显示错误，当发生液位计显示错误时应根据维护指导进行原因查明，并排除影响因素。
磁翻板液位计安装和使用：
1、本产品必须垂直安装，偏差≤3°
2、液面计本体周围200mm距离内不得有铁磁性物质
3、本产品超过4米，在安装过程中必须增添中间支撑
4、安装完毕后应首先用调整磁钢沿着翻板表面缓慢移动，使磁翻板翻珠红色的一面朝观察者。
5、液位计进入运行前，应先打开上阀，然后缓慢地打开下阀，使介质慢慢地流入筒体，让翻板逐一翻动跟踪指示。并用调节螺钉调整零液位。
6、在使用过程中，因液位突然变化或其它原因造成个别翻板失灵，可用调整磁钢校正。
7、在对容器做耐压试验前，请关闭与液位计的连通阀。
8、接线盒进线孔敷设后，要求密封良好，以免雨水、湿气等进入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后要及时盖上，以免腐蚀敏感元件
磁翻板液位计维护和保养
磁性翻板式液位计经长期使用后，本体内如果有介质的沉淀物，会影响浮子的正常工作，务必定期进行清洗。清洗前首先关掉气液相阀门，排除筒体内的余留物质。清洗后按原样装配，浮子切忽倒置，密封垫应更换以防老化泄漏，拧紧螺钉。
