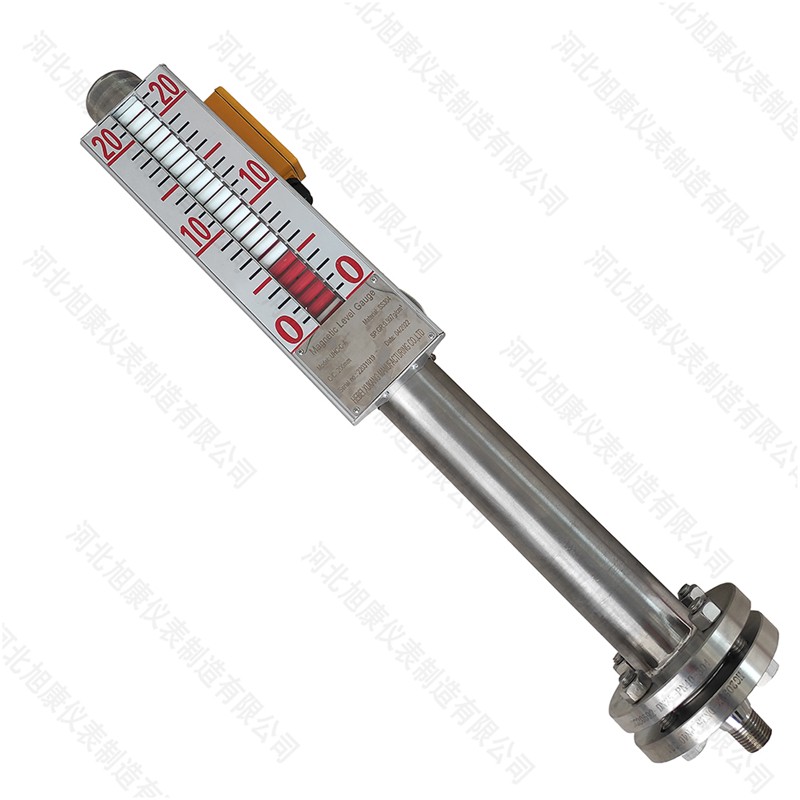

UHC-S 侧装磁翻板液位计带报警开关
UHC-S 侧装磁翻板液位计带报警开关

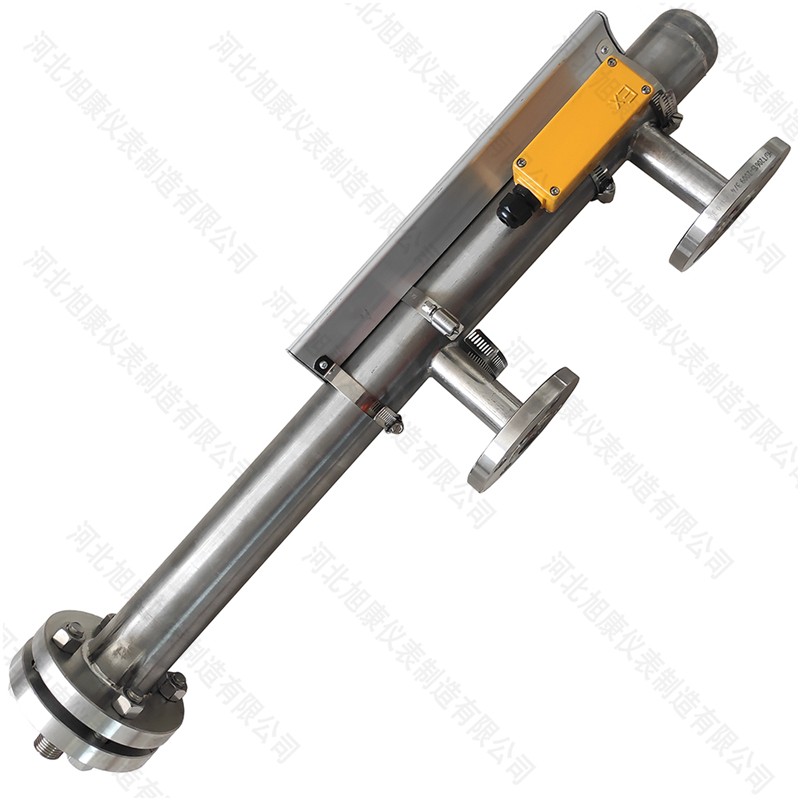

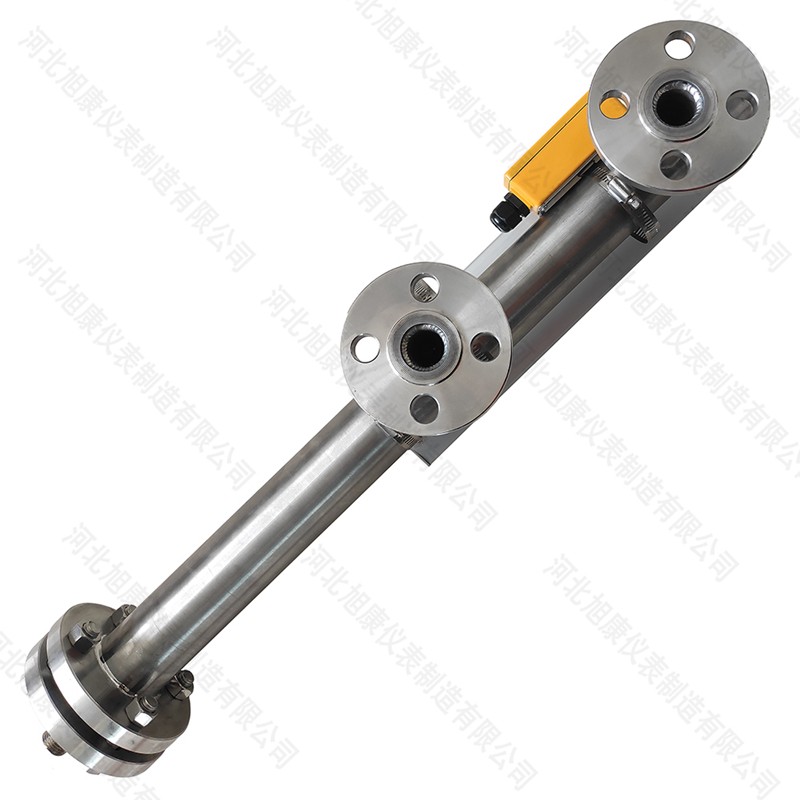

原理：浮子内置磁钢，浮子到达设定高度，磁场触发外部干簧管开关，输出无源开关量（通 / 断）；用于高液位、低液位联锁报警、泵启停、阀门联锁，可与就地显示、4‑20mA 远传同时共存。 安装形式：喉箍捆绑式外置，固定在磁翻板筒体外侧，点位位置现场可调整；一台液位计可装 1‑N 个开关（高报、高高报、低报、低低报）抖音百科。
开关分类
| 类型 | 特点 | 适用场景 |
|---|---|---|
| 普通干簧开关（瞬时型） | 浮子过来动作，浮子离开立刻复位；常开 NO / 常闭 NC | 液位稳定，无波动，普通高低报警 |
| 磁保持（记忆型） | 触发后状态自锁，浮子反向经过才复位；消除液面抖动误报警 | 液面波动大、储罐进料扰动大，联锁保护优先选用 |
| 防爆型开关 | 隔爆 Ex‑d / 本安 Ex‑ia 外壳 | 化工防爆区域，必须配套防爆开关 |
电气参数
- 无源触点，严禁接大电流；常规：DC24V 0.5A，AC220V 0.2A；只做信号回路，不直接驱动大功率接触器。
- 感性负载（继电器线圈）两端建议并联 RC 吸收回路，保护干簧触点，防止烧蚀。
选型确认参数
- 报警点数量、每个报警点的实际安装高度（以液位计零位为基准）
- 触点形式：常开 / 常闭 / 磁保持记忆型
- 是否防爆；防护等级 IP65 以上
- 介质温度：高温工况选用耐高温开关；开关不能贴在蒸汽夹套高温外壳上，需预留隔热间隙
- 输出：无源干接点，不需要供电；注意和 4‑20mA 远传变送器区分开，开关是开关量，变送器是模拟量连续信号。
安装要点
- 开关磁感应面紧贴磁翻板主导管外壁，使用不锈钢喉箍固定，禁止铁质喉箍；感应面朝向筒体，不能朝外、歪斜。
- 开关周边 100mm 以内，禁止磁铁、导磁钢板、强磁场干扰磁场，会造成误动作、不动作。
- 蒸汽夹套磁翻板：开关不能直接贴高温夹套壳体，要做隔热垫片，高温会损坏开关内部干簧管。
- 液位计本体垂直度必须达标；浮子卡滞会直接造成开关失效。
- 接线：电缆走防水接头，外壳密封；防爆场合严格按防爆规范接线、接地。
- 安装完成调试：①液位升降模拟；②万用表通断档确认开关动作状态是否符合要求。
常见故障及处理
- 液位到点，开关不动作
- 开关感应面没贴紧筒体；喉箍松动移位；外部磁场干扰；浮子卡滞；浮子退磁；开关损坏。 处理：重新紧固位置；排查周边铁磁物体；检查浮子是否灵活；万用表测开关通断好坏。
- 无规律误报警，频繁跳变
- 液面波动大：改用磁保持记忆开关；
- 开关离翻柱面板太近、振动；固定加固。
- 浮子离开，开关不复位
- 选用磁保持开关属于正常现象，必须浮子反向扫过开关点位才复位；普通瞬时开关出现该现象，说明干簧管粘连，更换开关。
- 触点烧坏
- 负载电流超过触点额定值；不能直接驱动大功率接触器，增加中间继电器转接。
选型区分（容易混淆）
- 报警开关（发讯器）：开关量，点位报警，只有到达设定高度才有信号，无连续液位数值
- 远传变送器：4‑20mA 模拟量，输出连续液位数值，用于 DCS 画面显示液位
两者可以同时选配：就地显示 + 4‑20mA 远传 + 多点报警开关三位一体。
适用 / 不适用场景
适用：储罐高低液位联锁、泵启停、超限声光报警、水箱、反应釜、化工储罐；侧装、顶装磁翻板均可加装。
不适用：需要连续液位数值显示；强振动冲击大场合（干簧管易损坏）；介质强磁化，浮子吸附铁屑，磁场衰减。
