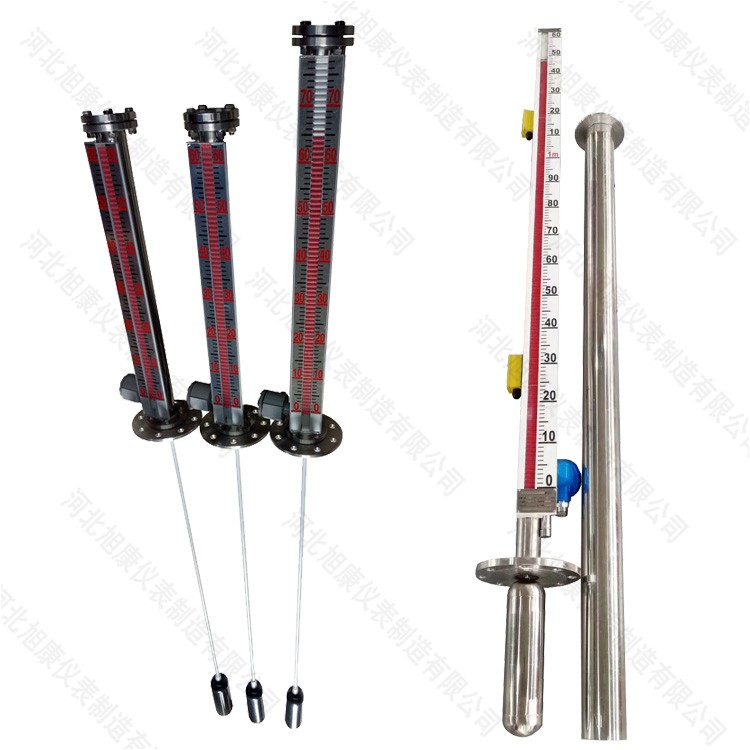

顶装式带电远传磁翻柱双色液位计
一、产品概述
顶装式带电远传磁翻柱双色液位计是在吸收了国内外同类产品优点的基础上，并结合我国的实际情况，研制并开发成功的新一代液位测量仪表，以原化工部颁布的磁性液位计标准HG/T21584-95为基准而组织生产的产品，可用于各类材质制作的设备内液体介质的液位（界面）的检测。由于该系列液位计的检测部分与显示部分完全隔离，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质液位的测量，更具有其独到的优越性，比传统的玻璃管、板式液位计具有更高的可靠性、安全性。
该系列液位计配上液位控制、报警开关，可实现液位的控制、报警和连锁，配上内置式一体化液位变送器，可将液位（界面）信号转换成二线制4-20mA标准信号，实现液位远距离检测和控制，广泛应用于电力、石化、化工、冶金、环保、建筑、食品等各个行业生产过程中的液位测量和控制。
侧装式翻柱远传液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置；其中UHC-C型是基本的一种产品，其余的产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能。
在您选用此产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
翻柱远传液位计是在翻柱液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
顶装磁翻板液位计量程限制
顶装式：从罐顶法兰向下插入导向管（主导管），浮子在罐内导向管里上下运动；区别于侧装式连通管结构。
常规量程参考
- 工程常用可靠量程：500 ～ 5000 mm（0.5‑5 米），绝大多数厂家推荐最大可靠量程5m，超过 5m 故障风险显著上升。
- 少数厂家特殊加强结构可做到6m，属于非标定制，不推荐批量常规使用。
- ＞6m 一般不建议选用顶装磁翻板，优先改用：侧装磁翻板、浮标重锤液位计、雷达、超声波液位计。
- 注意：顶装存在上下盲区，订货有效量程 = 插入总长度 − 上盲区 − 下盲区（沉筒距）。
为什么量程不能做太长（核心限制因素）
- 长导向管自重、挠度弯曲（最主要） 导向管越长，自身重量大，受介质流动、罐内扰动，容易发生弯曲变形；浮子在管内容易贴壁、卡滞、卡死，液位不动。
＞3m 导向管，罐内必须增设中间支撑 / 底部支撑，底部不能悬空过长；防腐衬 PTFE 导向管刚性更差，量程建议控制≤3m。
- 垂直度很难保证 长导管插入罐内，罐顶法兰单点固定，微小倾斜，浮子就摩擦管壁，指示跳变、卡涩。要求整体垂直度≤1°，长度越大安装难度越高。
- 罐内介质扰动 长量程下浮子悬在罐内，受进液冲击、搅拌、涡流，浮子摆动撞击管壁，容易卡。
- 检修拆卸困难 量程越大，导向管整体越长；检修要整体从罐顶吊出来，设备吊装空间受限；大长度管子运输、变形风险高。
- 压力、温度影响刚度 高温工况下金属导管热变形，长导管更容易弯曲；压力越高，导管壁厚加大，但自重进一步增加。
选型边界
| 工况 | 推荐最大量程 | 备注 |
|---|---|---|
| 普通 304/316L，常压‑低压，罐内可做底部支撑 | ≤5000 mm | 工业常规选型上限 |
| PTFE 内衬防腐型 | ≤3000 mm | 衬管刚性差，尽量短 |
| 高温工况＞200℃ | ≤4000 mm | 热变形风险加大 |
| 罐内无法做底部 / 中间支撑 | ≤3000 mm | 只靠顶部法兰固定，不能做长量程 |
安装要点（长量程顶装）
- 量程＞3m，罐内导向管必须增加中间支撑或者底部支撑支座，不允许长导管悬空；导向管底端离罐底 50‑100mm，留出下盲区，浮子不能撞罐底。
- 严格控制垂直度，水平尺校正，偏差≤1°。
- 罐内避开进料口、搅拌，远离涡流区。
- 订货时明确：有效测量量程、上下盲区、介质密度，介质密度小，浮子尺寸加大，下盲区会变大。
量程超 5m 替代方案
- 容器有侧面开孔：改用侧装式磁翻板，侧装可以做到 10‑15m 量程（增加中间支撑）。
- 大储罐无侧开孔：浮标重锤液位计、雷达液位计。
注意：顶装磁翻板不是不能做长，而是＞5m 可靠性明显下降，属于非标，尽量避免；超过 5 米优先换别的测量方案。
