防腐式磁翻板液位计
防腐型磁翻板液位计的显著特点是液体介质与指示器完全分离，所以在多数情况下都非常安全、可靠、耐用，而且个型号的液位计配上液位计报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位计变送器或干簧-电阻式液位计变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。适合用于腐蚀性介质且工作温度又较高场合的液位测量，结构可靠，使用寿命长，是氢氟酸等强腐蚀性介质液位测量的理想选择。

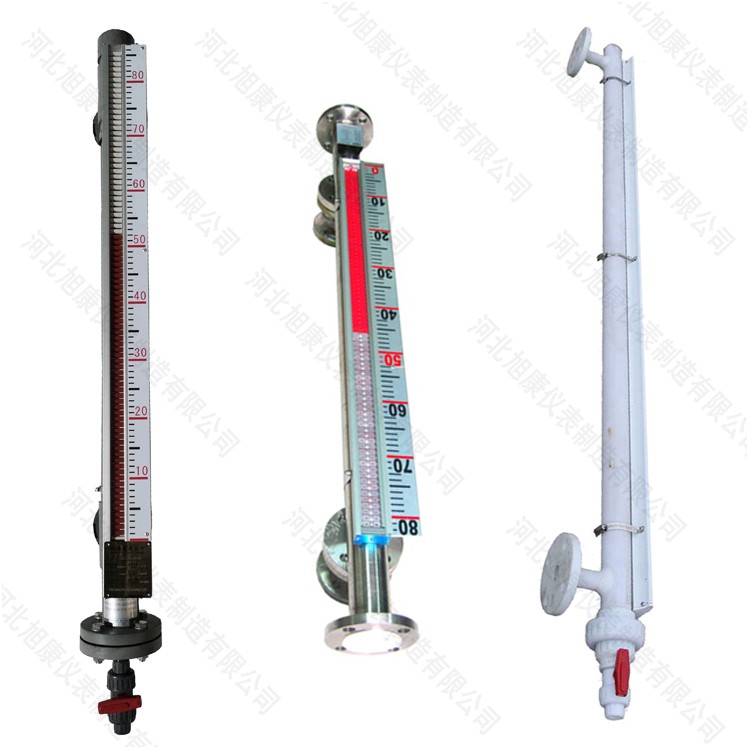

本公司防腐式磁翻板液位计分为以聚丙烯（PP）材质为测量管的磁翻板液位计及测量管为不锈钢内衬聚四氟乙烯（PTFE）的磁翻板液位计，安装方式分别为：侧装、顶装、底装；连接方式为：法兰、螺纹。
磁翻板液位计的特点：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
防腐型磁翻板液位计安装与维护：
1、液位计安装必须垂直，为了确保浮球组件在主件管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正常工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先代开下引液管阀门让液体介质平稳进入主体管，避免液位介质带着浮球组件急速上升，而造成翻柱失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
磁翻板液位计基础参数表
| 参数项目 | 侧装式磁翻板 | 顶装式磁翻板 | 备注 |
|---|---|---|---|
| 测量原理 | 浮力‑磁耦合，连通器 | 浮力‑磁耦合，罐内导向浮子 | 就地红白翻柱显示 |
| 常规有效量程 | 300‑5000mm；定制最大 10‑12m | 500‑5000mm；＞5m 可靠性差 | 顶装＞3m 建议增加导向管支撑 |
| 就地指示精度 | ±10 mm | ±10 mm | 远传变送器 0.5 级 |
| 公称压力 PN | 1.6 /2.5 /4.0MPa；高压可定制 | 1.6 /2.5 /4.0MPa | 防腐衬 PTFE：≤1.0MPa |
| 介质工作温度 | -40～+350℃ | ‑40～+350℃ | PP 材质‑20～80℃；高温定制可达 450℃ |
| 介质密度 | ≥0.45‑0.5g/cm³ | ≥0.5‑0.76g/cm³ | 低密度介质需定制大浮力浮子 |
| 测界位密度差 | ≥0.15g/cm³ | ≥0.15g/cm³ | 两种液体分层测量 |
| 介质粘度 | ≤0.02Pa·s | ≤0.02Pa·s | 高粘度选蒸汽夹套型 |
| 接液材质 | 304、316L、PTFE 内衬、钛、PP | 304、316L、PTFE 内衬、钛、PP | 蒸汽夹套必须 304/316L（禁止碳钢） |
| 法兰标准 | HG/T20592 DN20/DN25 RF | HG/T20592 DN80/DN100 RF | 可定制美标、日标法兰 |
| 盲区 | 几乎无盲区 | 存在上下盲区（沉筒距） | 订货要扣除盲区计算有效量程 |
| 防护等级 | IP65 | IP65 | 户外选用 IP66 更佳 |
| 防爆等级 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | 变送器、报警开关需防爆 |
| 可选配置 | |||
| 4‑20mA 远传变送器 | 二线制 DC24V，负载≤500Ω | 二线制 DC24V，负载≤500Ω | 模拟量连续液位输出 |
| 磁性报警开关 | 无源干接点；NO/NC/ 磁保持记忆型 | 无源干接点；NO/NC/ 磁保持记忆型 | AC220V 0.2A；DC24V 0.5A，不直接驱动接触器 |
| 夹套选项 | 蒸汽夹套、电伴热、真空防霜夹套 | 蒸汽夹套、电伴热 | 夹套磁翻板量程建议≤4m |
| 排污阀 / 排气阀 | 底部排污，顶部排气 | 底部排污 | 定期排污，防止浮子卡滞 |
| 适用场景 | 储罐、反应釜，罐体侧壁有开孔 | 罐体仅顶部可开孔；地埋罐 | 顶装检修需要吊出浮子组件 |
| 主要缺点 | 介质结晶、挂料浮子会卡滞 | 长量程导向管易弯曲、浮子卡涩 | 远离强磁场、铁屑杂质 |
📋订货必填参数清单
- 安装形式：侧装 / 顶装 / 夹套型
- 量程（侧装：法兰中心距；顶装：总插入深度）
- 工艺压力、介质温度
- 介质名称、介质密度；是否界位测量
- 接液本体材质；是否衬四氟
- 法兰标准、通径、密封面
- 是否选配：4‑20mA 远传；报警开关（数量、点位高度、常开 / 常闭 / 磁保持）
- 是否防爆；户外 / 室内环境
