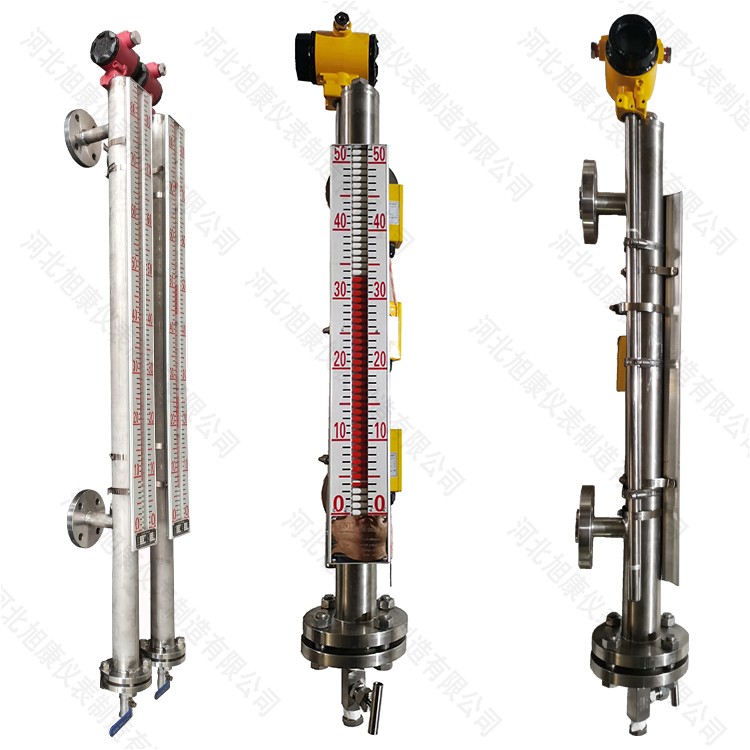

UHC不锈钢侧装高温磁浮子水位计

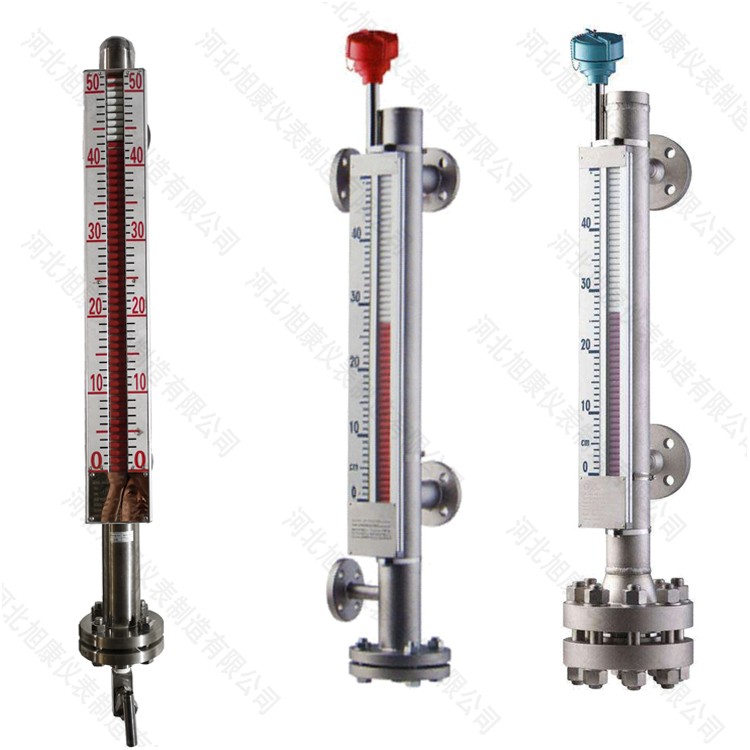

概述：
UHC不锈钢侧装高温磁浮子水位计是侧侧安装的一款磁翻板液位计，液位计是根据浮力原理和磁力作用设计生产的。当容器内的介质液位发生升高或降低时，液位计测量管中的水位随之发生变化，带动在其中漂浮的浮子发生上下移动，显示面板中的双色翻柱在磁力的作用下发生翻转，有液位的地方呈现红色，气位的地方呈现白色，从而可以直观的观测到液面的现有位置及变化情况。
本款液位计配上远传变送器和磁簧开关，可以实现液位高度的远距离传输及控制。远传变送器和磁簧开关有防爆和非防爆两种可供选择，防爆等级为ExdⅡCT4～CT6，客户可根据现场实际需要选择不同防爆等级要求。被广泛用于化工、石油、环保、水处理、船舶等行业的容器内的液位测量。远传变送器有的远传信号为4-20ma、0-10V、0-5V模拟量输出和RS485通讯输出，可以适用多种数据采集设备的要求。
液位计采用的是优质的不锈钢无缝管和标准的不锈钢法兰，确保在高温、高压环境下液位计能够正常的进行液位测量工作。本公司产品出厂前会进行打压测试，按照设计压力的1.5倍进行水压测试，并在该压力下进行30分钟的保压测试，当测试通过后方可出具合格证并包装出厂。

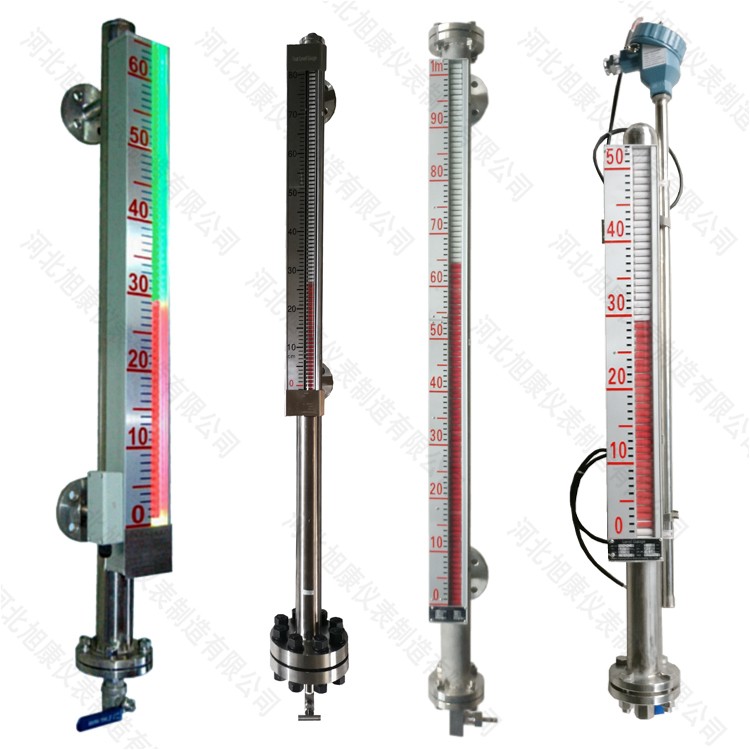

主要特点：
1、翻柱外壳采用铝合金及耐高温陶瓷，具有不退色、耐高温的特点，能够确保在高温环境下正常进行测量工作。
2、此款液位计配套的远传变送器及液位磁簧开关为防爆型，防爆等级为ExdⅡCT4～CT6，可以适应更多工况要求。
3、指示机构与被测介质完全隔离，因此可以适应更多的工况，在介质具有腐蚀性、高温、高压等情况下能够更好的进行测量工作。
4、高温情况下选用不退磁的进口钐钴材料，长期在高温高压情况下可靠运行（常温情况下采用钕铁硼材质的磁钢）。
5、浮子具有多种材质可供选择，可以灵活适用于多种工况环境下的液位测量工作。
磁翻板液位计基础参数表
| 参数项目 | 侧装式磁翻板 | 顶装式磁翻板 | 备注 |
|---|---|---|---|
| 测量原理 | 浮力‑磁耦合，连通器 | 浮力‑磁耦合，罐内导向浮子 | 就地红白翻柱显示 |
| 常规有效量程 | 300‑5000mm；定制最大 10‑12m | 500‑5000mm；＞5m 可靠性差 | 顶装＞3m 建议增加导向管支撑 |
| 就地指示精度 | ±10 mm | ±10 mm | 远传变送器 0.5 级 |
| 公称压力 PN | 1.6 /2.5 /4.0MPa；高压可定制 | 1.6 /2.5 /4.0MPa | 防腐衬 PTFE：≤1.0MPa |
| 介质工作温度 | -40～+350℃ | ‑40～+350℃ | PP 材质‑20～80℃；高温定制可达 450℃ |
| 介质密度 | ≥0.45‑0.5g/cm³ | ≥0.5‑0.76g/cm³ | 低密度介质需定制大浮力浮子 |
| 测界位密度差 | ≥0.15g/cm³ | ≥0.15g/cm³ | 两种液体分层测量 |
| 介质粘度 | ≤0.02Pa·s | ≤0.02Pa·s | 高粘度选蒸汽夹套型 |
| 接液材质 | 304、316L、PTFE 内衬、钛、PP | 304、316L、PTFE 内衬、钛、PP | 蒸汽夹套必须 304/316L（禁止碳钢） |
| 法兰标准 | HG/T20592 DN20/DN25 RF | HG/T20592 DN80/DN100 RF | 可定制美标、日标法兰 |
| 盲区 | 几乎无盲区 | 存在上下盲区（沉筒距） | 订货要扣除盲区计算有效量程 |
| 防护等级 | IP65 | IP65 | 户外选用 IP66 更佳 |
| 防爆等级 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | 变送器、报警开关需防爆 |
| 可选配置 | |||
| 4‑20mA 远传变送器 | 二线制 DC24V，负载≤500Ω | 二线制 DC24V，负载≤500Ω | 模拟量连续液位输出 |
| 磁性报警开关 | 无源干接点；NO/NC/ 磁保持记忆型 | 无源干接点；NO/NC/ 磁保持记忆型 | AC220V 0.2A；DC24V 0.5A，不直接驱动接触器 |
| 夹套选项 | 蒸汽夹套、电伴热、真空防霜夹套 | 蒸汽夹套、电伴热 | 夹套磁翻板量程建议≤4m |
| 排污阀 / 排气阀 | 底部排污，顶部排气 | 底部排污 | 定期排污，防止浮子卡滞 |
| 适用场景 | 储罐、反应釜，罐体侧壁有开孔 | 罐体仅顶部可开孔；地埋罐 | 顶装检修需要吊出浮子组件 |
| 主要缺点 | 介质结晶、挂料浮子会卡滞 | 长量程导向管易弯曲、浮子卡涩 | 远离强磁场、铁屑杂质 |
📋订货必填参数清单
- 安装形式：侧装 / 顶装 / 夹套型
- 量程（侧装：法兰中心距；顶装：总插入深度）
- 工艺压力、介质温度
- 介质名称、介质密度；是否界位测量
- 接液本体材质；是否衬四氟
- 法兰标准、通径、密封面
- 是否选配：4‑20mA 远传；报警开关（数量、点位高度、常开 / 常闭 / 磁保持）
- 是否防爆；户外 / 室内环境
液位计选型参数对比表
| 对比项目 | 普通玻璃管液位计 | 玻璃板液位计 | 磁翻板液位计 | B49H 石英管双色液位计 | 蒸汽夹套防霜磁翻板 | 顶装式磁翻板 |
|---|---|---|---|---|---|---|
| 测量原理 | 连通器直读 | 连通器直读 | 磁耦合浮子翻柱 | 石英管光学双色 | 磁耦合 + 蒸汽夹套加热 | 顶装浮子‑磁耦合 |
| 信号输出 | 仅就地，无远传 | 仅就地，无远传 | 就地显示，可选 4‑20mA、报警开关 | 就地双色，可选开关 | 就地 + 可选远传 / 开关 | 就地 + 可选远传 / 开关 |
| 适用压力 | ≤1.0MPa，常用≤0.6MPa | ≤4.0MPa | PN16‑PN40 | PN16‑PN32 锅炉工况 | 工艺 PN16‑PN40，夹套≤1.0MPa | PN16‑PN40 |
| 介质温度 | ≤120℃ | ≤250℃ | ‑40～+350℃ | ‑20～+450℃ | ‑40～+350℃（受夹套热源限制） | ‑40～+350℃ |
| 单台最大有效量程 | ≤1500mm | ≤2200mm | 侧装可达 10‑15m | ≤2200mm | 建议≤4000mm | 常规≤5000mm，＞5m 不推荐 |
| 适用介质 | 清水、清油，清洁透明中性介质 | 油、水，弱腐蚀，可轻微浑浊 | 水、油、化工介质，可腐蚀、部分结晶 | 锅炉汽包高温汽水 | 易结晶、凝固、高粘度介质 | 各类液体，罐顶无侧开孔工况 |
| 缺点 | 易碎；不能用于浑浊介质；无信号输出 | 重量大；不能远传；垫片易渗漏 | 介质粘污浮子会卡滞；强磁环境干扰 | 石英成本高；量程受限 | 需蒸汽源；夹套不可导磁；注意水锤 | 长量程导向管易弯曲卡浮子 |
| 典型应用 | 水箱、稀油站、常压辅助罐 | 中压容器、工艺储罐就地对照 | 化工储罐、反应罐，需远传 / 联锁 | 锅炉汽包、高温高压汽水 | 液碱、石蜡、重油易结晶储罐 | 立式储罐仅罐顶可开孔 |
| 防爆特性 | 本安无电气件 | 本安无电气件 | 变送器 / 开关需防爆 | 本安无电气件 | 变送器 / 开关需防爆 | 变送器 / 开关需防爆 |
| 维护要点 | 定期检查玻璃、钢球安全球阀 | 定期更换密封垫片 | 检查浮子是否卡滞，排污 | 检查石英管、压盖密封 | 检查疏水阀，严禁夹套现场焊接 | 保证导管垂直度，长量程增加支撑 |
