UHC-D 型顶装式磁翻转双色液位计 磁浮子液位计
UHC-D 型顶装式磁翻转双色液位计 磁浮子液位计概述：

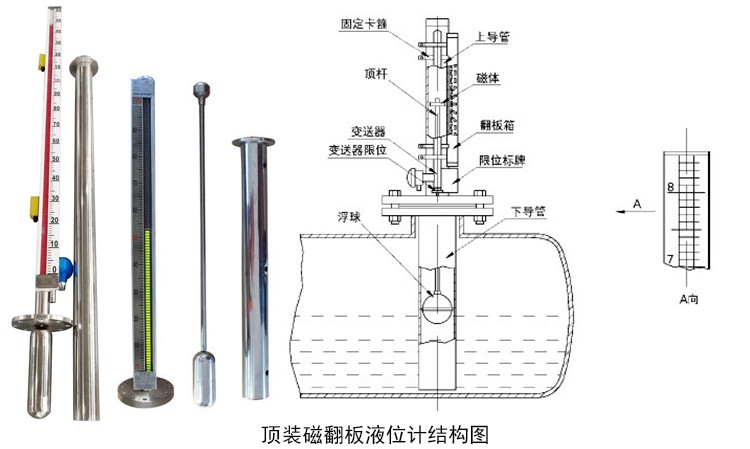

UHC-D 型顶装式磁翻转双色液位计 磁浮子液位计主要是为地下贮罐，或者不适宜侧面开孔或侧面安装空间有限的容器的液位测量而设计生产的一款液位仪表。容器内的液位高度发生变化时，液位的变化带动浮子及磁性顶杆在测量管内进行上下位移，磁性顶杆内的磁钢通过磁耦合的作用使磁性翻板指示器进行翻转，有液位的地方呈现（黄色）红色，无液位的地方呈现（黑色）白色。 本款液位计可以配上远传变送器和磁簧开关，远传变送器和磁簧开关有防爆和非防爆两种可供选择，防爆等级为ExdⅡCT4～CT6，可以实现液位高度的远距离传输及控制。远传变送器有的远传信号为4-20ma、0-10V、0-5V模拟量输出和RS485通讯输出，可以适用多种数据采集设备的要求。 在生产中经常有带搅拌的容器或者液面波动剧烈的容器需要测量液位计，一般的顶装式磁翻板液位计难以胜任，但是本款液位计加装了保护套管，在容器内液面波动剧烈的情况下保护套管内的浮球，让液位计的浮球不会因为液面的剧烈波动损毁。
产品特点：
1、加装了保护套管，能够适应带搅拌的容器的液位测量工作。
2、配合远传变送器及液位磁簧开关可以进行液位的远距离传输及控制。
3、指示机构与被测介质完全隔离，因此可以适应更多的工况。
4、耐腐蚀、无需电源、防爆性能好。
5、液位指示面板采用了抽真空处理，能够在-20℃的情况下不结霜，可以正常使用。
6、适用于不适宜侧面开孔及容器周围空间很少的工况时的液位测量工作。
磁翻板液位计基础参数表
| 参数项目 | 侧装式磁翻板 | 顶装式磁翻板 | 备注 |
|---|---|---|---|
| 测量原理 | 浮力‑磁耦合，连通器 | 浮力‑磁耦合，罐内导向浮子 | 就地红白翻柱显示 |
| 常规有效量程 | 300‑5000mm；定制最大 10‑12m | 500‑5000mm；＞5m 可靠性差 | 顶装＞3m 建议增加导向管支撑 |
| 就地指示精度 | ±10 mm | ±10 mm | 远传变送器 0.5 级 |
| 公称压力 PN | 1.6 /2.5 /4.0MPa；高压可定制 | 1.6 /2.5 /4.0MPa | 防腐衬 PTFE：≤1.0MPa |
| 介质工作温度 | -40～+350℃ | ‑40～+350℃ | PP 材质‑20～80℃；高温定制可达 450℃ |
| 介质密度 | ≥0.45‑0.5g/cm³ | ≥0.5‑0.76g/cm³ | 低密度介质需定制大浮力浮子 |
| 测界位密度差 | ≥0.15g/cm³ | ≥0.15g/cm³ | 两种液体分层测量 |
| 介质粘度 | ≤0.02Pa·s | ≤0.02Pa·s | 高粘度选蒸汽夹套型 |
| 接液材质 | 304、316L、PTFE 内衬、钛、PP | 304、316L、PTFE 内衬、钛、PP | 蒸汽夹套必须 304/316L（禁止碳钢） |
| 法兰标准 | HG/T20592 DN20/DN25 RF | HG/T20592 DN80/DN100 RF | 可定制美标、日标法兰 |
| 盲区 | 几乎无盲区 | 存在上下盲区（沉筒距） | 订货要扣除盲区计算有效量程 |
| 防护等级 | IP65 | IP65 | 户外选用 IP66 更佳 |
| 防爆等级 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | Ex‑dⅡBT4、Ex‑iaⅡCT6 | 变送器、报警开关需防爆 |
| 可选配置 | |||
| 4‑20mA 远传变送器 | 二线制 DC24V，负载≤500Ω | 二线制 DC24V，负载≤500Ω | 模拟量连续液位输出 |
| 磁性报警开关 | 无源干接点；NO/NC/ 磁保持记忆型 | 无源干接点；NO/NC/ 磁保持记忆型 | AC220V 0.2A；DC24V 0.5A，不直接驱动接触器 |
| 夹套选项 | 蒸汽夹套、电伴热、真空防霜夹套 | 蒸汽夹套、电伴热 | 夹套磁翻板量程建议≤4m |
| 排污阀 / 排气阀 | 底部排污，顶部排气 | 底部排污 | 定期排污，防止浮子卡滞 |
| 适用场景 | 储罐、反应釜，罐体侧壁有开孔 | 罐体仅顶部可开孔；地埋罐 | 顶装检修需要吊出浮子组件 |
| 主要缺点 | 介质结晶、挂料浮子会卡滞 | 长量程导向管易弯曲、浮子卡涩 | 远离强磁场、铁屑杂质 |
📋订货必填参数清单
- 安装形式：侧装 / 顶装 / 夹套型
- 量程（侧装：法兰中心距；顶装：总插入深度）
- 工艺压力、介质温度
- 介质名称、介质密度；是否界位测量
- 接液本体材质；是否衬四氟
- 法兰标准、通径、密封面
- 是否选配：4‑20mA 远传；报警开关（数量、点位高度、常开 / 常闭 / 磁保持）
- 是否防爆；户外 / 室内环境
磁翻板液位计的校准、安装和使用、维护和保养过程中注意事项
磁翻板液位计的校准
磁性翻板液位计把浮子筒进出阀门关上，把筒里的残液放掉，拿块磁铁靠进浮子标杆自下往上走一次，就校好了。 筒子里有杂质，焊渣，周围有强磁场会导致液位计显示错误，当发生液位计显示错误时应根据维护指导进行原因查明，并排除影响因素。
磁翻板液位计安装和使用：
1、本产品必须垂直安装，偏差≤3°
2、液面计本体周围200mm距离内不得有铁磁性物质
3、本产品超过4米，在安装过程中必须增添中间支撑
4、安装完毕后应首先用调整磁钢沿着翻板表面缓慢移动，使磁翻板翻珠红色的一面朝观察者。
5、液位计进入运行前，应先打开上阀，然后缓慢地打开下阀，使介质慢慢地流入筒体，让翻板逐一翻动跟踪指示。并用调节螺钉调整零液位。
6、在使用过程中，因液位突然变化或其它原因造成个别翻板失灵，可用调整磁钢校正。
7、在对容器做耐压试验前，请关闭与液位计的连通阀。
8、接线盒进线孔敷设后，要求密封良好，以免雨水、湿气等进入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后要及时盖上，以免腐蚀敏感元件
磁翻板液位计维护和保养
磁性翻板式液位计经长期使用后，本体内如果有介质的沉淀物，会影响浮子的正常工作，务必定期进行清洗。清洗前首先关掉气液相阀门，排除筒体内的余留物质。清洗后按原样装配，浮子切忽倒置，密封垫应更换以防老化泄漏，拧紧螺钉。
