玻璃管视镜 视盅视镜盅
产品介绍：

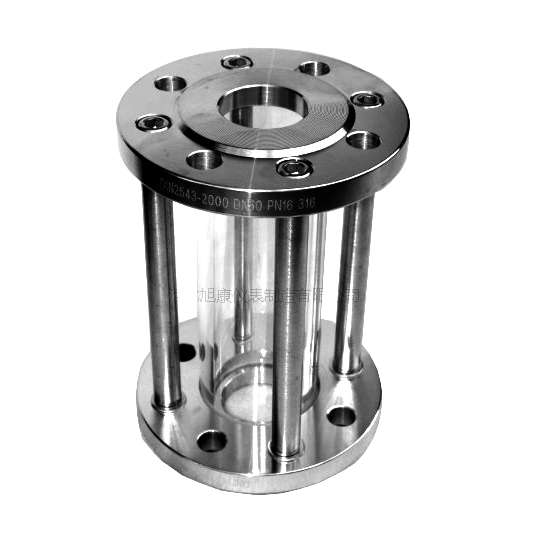

视镜盅由连接法兰、、玻璃管、加长螺栓、密封垫片组成。其中玻璃管固定法兰夹住玻璃管，用加长螺栓固定，在同过连接导管连接上管道连接法兰，这样就组成了一个整体的玻璃管视盅。
玻璃管视镜 视盅视镜盅可以随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。具有结构合理、操作方便、密封性能好、工作效率高、耐碱、耐酸、无毒、机型设计美观坚固等特点，广泛应用于化工、制药、冶金、染料、食品、制糖、酿酒、陶瓷以及环保等行业中，排液或糟前的固流、冷却水等液体管路上以观察液体流动情况。
适用范围：
1、化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2、化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3、制冷中的低温物料，如：液甲烷，液氨，液氧和冷剂。
4、轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品、医药用品等。
技术参数：
1、口径：DN15～DN150
2、壳体材质：碳钢、不锈钢
3、玻璃材质：硼硅玻璃、石英玻璃。
4、工作温度：钠钙玻璃的允许使用温度为150℃；硼硅玻璃的允许使用温度为280℃；石英玻璃的允许使用温度为800℃。
5、操作压力：0.6～2.5Mpa。
6、密封圈材质：聚四氟乙烯、丁腈橡胶等。
7、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
视盅（玻璃管视盅，管式视镜）主要技术参数
标准：HGS07‑126/127，属于管道视镜，以玻璃管作为观察元件，360° 全周可视，串联安装在工艺管路中。
| 参数项目 | 技术规格 |
|---|---|
| 执行标准 | HGS07‑126（PN0.6）、HGS07‑127（PN1.0） |
| 公称通径 DN | DN15、DN20、DN25、DN32、DN40、DN50；最大常规 DN80，＞DN80 需定制 |
| 公称压力 | 常规 PN0.6‑PN1.0MPa；一般不超过1.6MPa；压力越高允许通径越小 |
| 工作温度 | 钢化硼硅玻璃管：‑40～200℃；石英玻璃管定制：‑40～350℃ |
| 允许温度急变 | ≤60℃，严禁骤冷骤热，防止玻璃管炸裂 |
| 视窗元件 | 钢化硼硅玻璃管（标配）；石英玻璃管（高温工况） |
| 壳体材质 | 碳钢 WCB、304、316L；少量衬四氟型 |
| 密封垫片 | PTFE 四氟（通用腐蚀）、EPDM、NBR 丁腈、石墨垫片（高温） |
| 连接形式 | 法兰（HG/T20592）、内螺纹 G/NPT、卫生卡箍快装 |
| 安装方式 | 管道水平 / 垂直串联安装；可选配套金属保护防护罩（安全要求） |
| 可视特点 | 360° 全方位观察，可视长度大；无叶轮 / 浮球指示器，只看介质状态，不能指示流动与否 |
| 介质 | 水、油品、溶剂、弱腐蚀液体；不适用氢氟酸、强碱；不可用于带硬质颗粒冲刷工况 |
| 功能 | 就地目视查看管道介质颜色、浑浊、液位、有无气泡； |
| 易损件 | 玻璃管、两端密封垫片；大修周期建议 1年检查更换垫片 |
