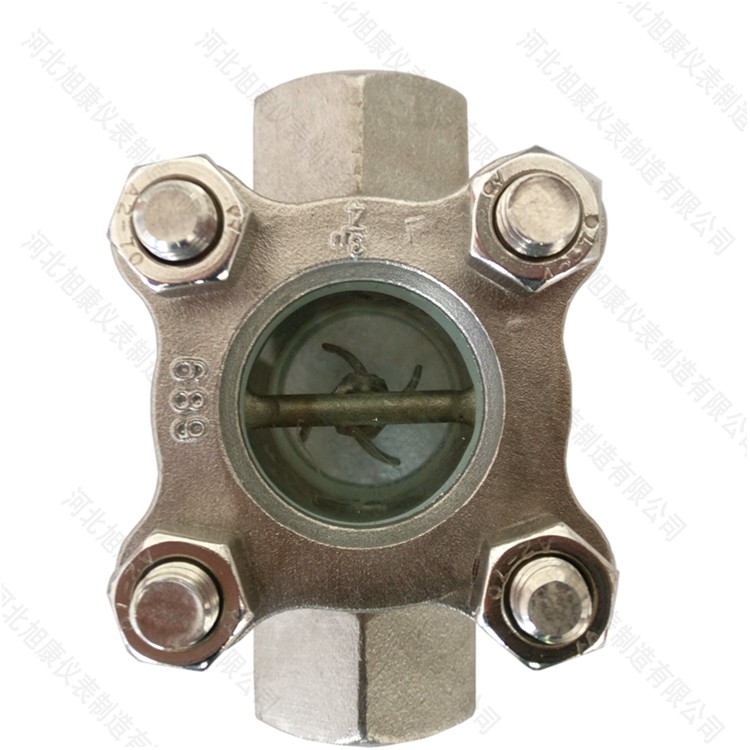

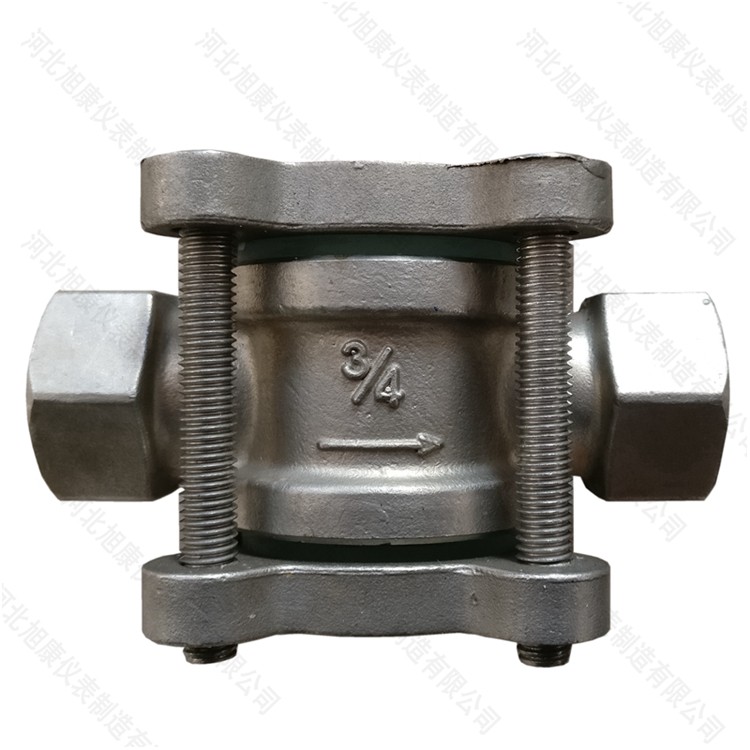

螺纹连接直通视镜（丝扣直通视镜）主要应用工况
螺纹接口：G 管螺纹、NPT 美制锥管螺纹；口径 DN15‑DN50 为主，极少做到 DN65；常规压力 PN10‑PN16，最大不超过 2.5MPa；优势：体积小、安装拆卸便捷，无需焊接法兰，适合小管径支管。
典型应用场景
1. 液压、润滑系统（最常用）
- 液压站回油管路、稀油润滑站支管、齿轮箱润滑油管路；
- 搭配叶轮 / 浮球结构，观察润滑油是否流动、回油是否带气泡；
- 设备配套小分支管路，安装空间狭小位置，拆装更换方便。
2. 水处理、加药系统
- RO 反渗透设备、加药装置药剂输送支管、过滤器旁路、反冲洗小管；
- 观察药剂流动、有无断流、浑浊、气泡；取样管路、冲洗支管；
- 多为小管径 DN15‑DN25 现场，螺纹安装施工快捷。
3. 热力、锅炉房辅助管路
- 冷凝水、疏水回收支管、冷却循环水小管线；
- 观察回水是否通畅、是否带汽；主蒸汽高压管道不使用螺纹款，选法兰式。
4. 精细化工、实验室小试装置
- 小型反应装置的进料、回流、取样支管；
- 溶剂、弱腐蚀介质小管路；设备配套外接支路；
- 设备经常拆装调试，螺纹便于拆卸维护。
5. 食品、制药小型洁净管路
- 小型配料管线、CIP 清洗小支路；选用 316L 卫生内螺纹、PTFE 密封；
大工艺主管路优先卡箍快装，螺纹多用于支线。
6. 小型能源、通用设备配套
空压机冷却水管路、小型制冷机组冷媒管路；消防水流指示器支路； 成套设备厂家整机配套，出厂预装，减少现场焊接法兰工作量。
螺纹直通视镜特点
- 适用条件：小管径 DN15‑DN50；中低压 PN≤1.6MPa 为主；安装空间受限；需要经常拆卸检修；支线、旁路、取样管路。
- 不适用场景
- DN65 及以上大口径主管；
- 压力＞2.5MPa 高压工艺管线；
- 剧烈震动管道（螺纹容易松动渗漏）；
- 剧毒、高危介质压力容器主管道（优先法兰连接）；
- 高温高压蒸汽主管。
快速选型
- 支管、小管径、空间小、经常拆装 → 螺纹直通视镜
- 工艺主管道、大口径、高压、高危介质 → 法兰直通视镜
容器视镜、直通视镜、视盅 参数选型对比表
容器视镜：安装在罐体侧壁，观察罐内物料； 直通视镜：串联在工艺管道上，观察管内流动； 视盅（玻璃管视盅）：管道用，玻璃管为观察主体。
| 对比项目 | 容器视镜（设备视镜） | 直通视镜（管道视镜） | 视盅（玻璃管视盅） |
|---|---|---|---|
| 安装位置 | 压力容器 / 储罐筒体侧壁，垂直安装 | 串联在工艺管道，水平 / 垂直管道均可 | 串联在工艺管道，水平 / 垂直管道均可 |
| 核心用途 | 观察容器内部液位、物料状态、搅拌反应情况 | 观察管道内部介质流动、有无断流、气泡、杂质 | 观察管道介质流动、颜色、浑浊度；可视范围更大 |
| 公称通径 | DN50‑DN150，常用 DN80、DN100 | DN15‑DN500，主流 DN25‑DN100 | DN15‑DN80，大口径很少用 |
| 公称压力 | PN10~PN25；压力容器款最高 PN40 | PN6‑PN25，定制最高 PN420 | PN6‑PN16，一般不超过 1.6MPa |
| 工作温度 | 硼硅玻璃‑40~250℃；石英最高 450℃ | 硼硅玻璃‑40~250℃；石英最高 450℃ | 硼硅玻璃‑40~200℃；石英≤400℃ |
| 壳体材质 | 碳钢 WCB、304、316L、2205、衬四氟 | 碳钢 WCB、304、316L、2205、衬四氟 | 碳钢、304、316L；衬氟款较少 |
| 观察部件 | 整块硼硅视窗玻璃 | 两块硼硅平板玻璃 | 硼硅 / 石英玻璃管 |
| 连接方式 | 法兰（设备法兰） | 法兰、螺纹、卡箍快装、对焊 | 法兰、螺纹、卡箍 |
| 结构特点 | 短视窗，法兰凸出罐体；可带冲洗、防爆灯、防护罩 | 阀体流道直通，流阻小；可选叶轮 / 浮球 / 摆板流动指示器 | 玻璃管通透，可视高度大；承压能力偏低 |
| 适用场景 | 反应釜、储罐、换热器、压力容器罐体；看罐内物料 | 化工管线、循环水、润滑油、回流管线；判断介质流动状态 | 小型工艺管路、制药、水处理；需要较大观察视野 |
| 不适用场景 | 不能串接在管道中使用 | 不能用于观察罐体内部液位 | 高压工况；大颗粒强冲刷介质；剧烈震动工况 |
| 易损件 | 视窗玻璃、垫片 | 视窗玻璃、垫片 | 玻璃管、两端密封垫片 |
| 特殊选配 | 冲洗装置、防爆视镜灯、安全防护罩 | 叶轮、浮球指示器、防护罩 | 保护防护罩 |
