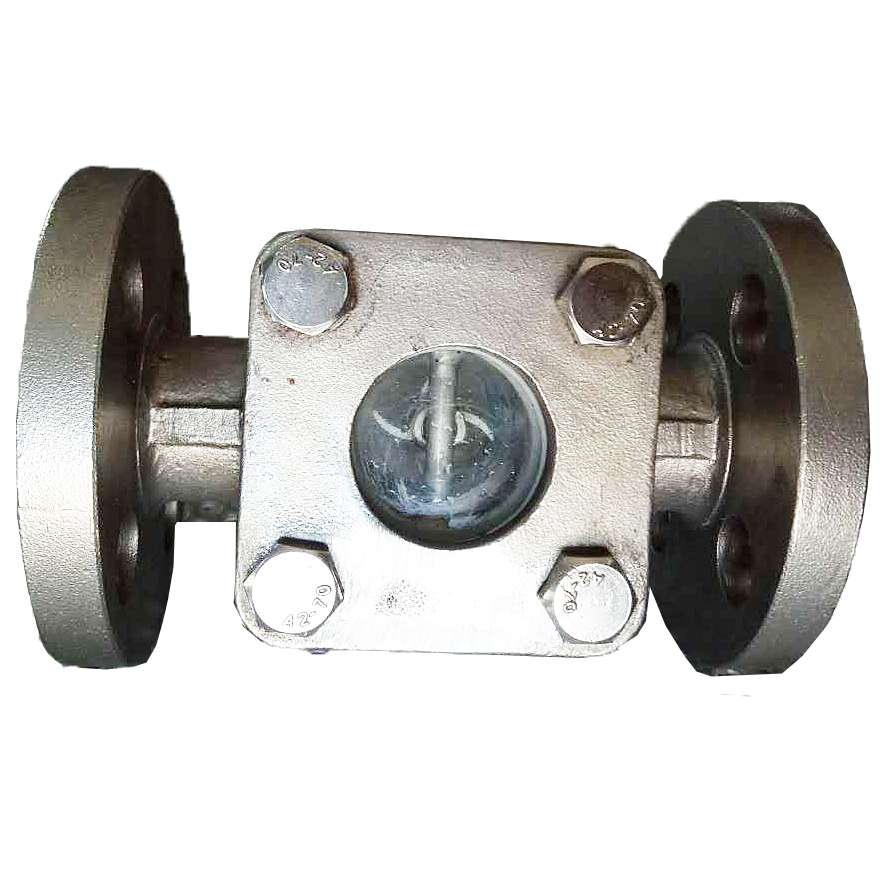

法兰叶轮视镜 水流指示器 流量指示器
法兰叶轮视镜 水流指示器 流量指示器是观察管道内介质流动情况及计量流量的必要附件。广泛用于冷却系统、润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况及流量大小，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。
直通视镜是目前使用比较广泛的一种视镜样式，应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、市政建设等行业的管路上面，但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。
直通视镜就是针对这一种情况而做出的一种改进，摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通，在观察管道中有一块能随着介质自由摆动的舌片，舌片与管道垂直自然下垂，在管道中没有介质流动的情况下，舌片处于关闭状态，当管道中有介质流动后，舌片就会随着介质流动的强度，相应的转动一定的角度，这样观察舌片的位置就可以以比较直观的看到管道内的情况了。
技术参数：
- 口径：DN10~DN500
- 阀体材质：碳钢（WCB）；不锈钢（304/316/304L/316L）。
- 摆板材质：不锈钢。
- 视窗材质：钢化硼硅玻璃；铝硅玻璃；石英玻璃。
- 操作压力：0.6~2.5Mpa（高压可定制）
- 工作温度：≤200℃。
- 密封垫片：丁晴橡胶垫片；聚四氟乙烯垫片；金属垫片；金属石墨垫片。
- 法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。
- 密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）。
- 阀体外表：碳钢防腐油漆或发黑不锈钢酸处理或抛光。
注意事项：
- 视镜的安装- 摆板视镜的必需水平安装，让舌片向下垂直于管道，摆板视镜的安装还要注意介质的流动方向。
- 视镜镜片安装- 确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。
- 仔细核对铭牌参数，不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保管道内的压力不超过摆板视镜的额定压力。
- 安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。
直通视镜（管道直通视镜）基本参数与应用环境
直通视镜安装于工艺管道，用来就地观察管内介质流动状态、有无物料、浑浊、气泡；分普通直通、叶轮、浮球、摆板式直通视镜。
一、基础参数
| 项目 | 参数 |
|---|---|
| 公称通径 | DN10‑DN500，主流 DN25‑DN150 |
| 公称压力 | 常规 PN0.6‑PN2.5MPa；高压可特殊定制 |
| 工作温度 | 钢化硼硅玻璃：‑40～250℃；石英玻璃耐温可达 500℃；塑料壳体≤80℃ |
| 壳体材质 | 碳钢、304、316L、衬四氟、FRPP 塑料 |
| 视窗玻璃 | 钢化硼硅玻璃（通用）、石英玻璃（高温）、钠钙玻璃（常温低压） |
| 密封件 | NBR 丁腈、EPDM 三元乙丙、PTFE 聚四氟、石墨垫片（高温） |
| 连接方式 | 法兰、螺纹、卡箍快装、对焊；法兰标准 HG/T20592 等 |
| 安装形式 | 管道水平、垂直均可安装；全通径，流阻小 |
| 功能 | 就地目视观察介质流动，叶轮 / 浮球型可直观判断介质是否流动； |
二、适用环境
适用介质
- 水、冷却循环水、油品、蒸汽、溶剂等油类、弱腐蚀液体 / 气体；
- 衬氟材质可用于部分酸碱腐蚀介质；
- 卫生级卡箍型：制药、饮料、乳制品等食品级洁净物料。
行业场景
- 化工、石化管路：回流管路、进料、出料管线，观察介质是否流动、有无断流、气泡；
- 热力电厂：冷却水、冷凝水、疏水管路观察；
- 水处理系统：循环水、加药管道；
- 食品制药：卫生管路看物料输送状态；
- 液压、润滑油管路，观察油液流动、是否带气；
- 工艺管道需要就地巡检，不需要远程信号的工况；纯机械结构，防爆场合适用。
三、不适用工况
- 介质含大量硬质颗粒杂质，持续冲刷会磨损玻璃视窗；
- 介质极易结疤、结焦、高粘度，视窗容易糊死，无法观察；
- 压力＞2.5MPa（无特殊定制不建议）；
- 温度剧烈骤冷骤热，冷热冲击会造成玻璃炸裂（硼硅允许急变≤60‑80℃）；
- 需要 4‑20mA 远传、自动报警，直通视镜本身无电气输出；
- 强腐蚀介质未选用衬氟 / 对应耐腐蚀材质壳体，会快速腐蚀壳体。
四、运维重点
- 视窗玻璃、密封垫片属于易损件，大修周期建议 1年检查更换垫片；
- 安装位置选便于巡检观察方位，避免底部容易沉积污物遮挡视窗；
- 高温升压后需要热紧螺栓，防止泄漏；
- 高温高压工况建议加装安全防护保护罩，防止玻璃爆裂伤人。
