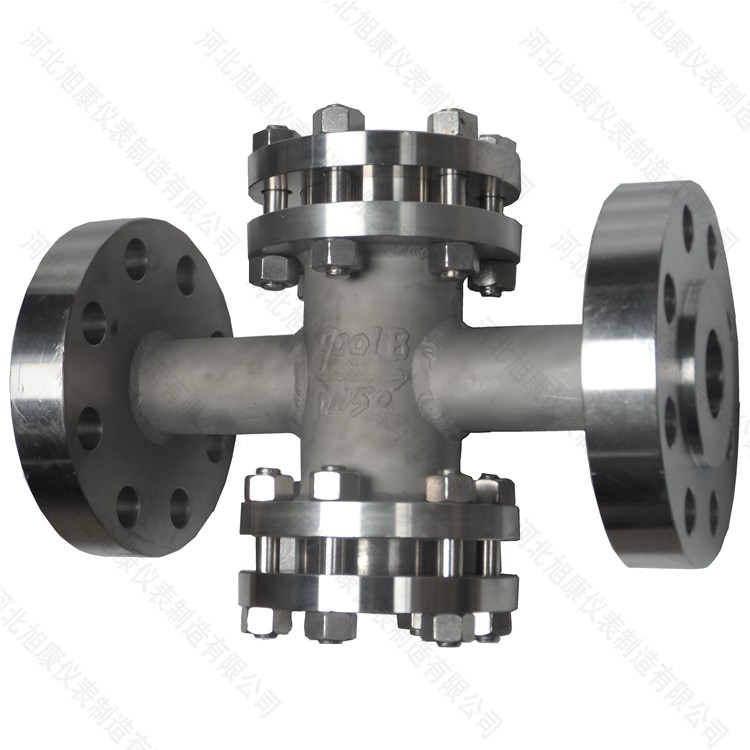

42Mpa高压直通视镜 高压水流指示器
42Mpa高压直通视镜 高压水流指示器是工业管道装置上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。
直通视镜广泛应用于管道、设备装置中重要附件。可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以确保其安全生产。它具有安装尺寸小，而且驱动力矩小，操作简便、迅速等特点，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
高压直通视镜是我公司专门为在生产中对高压管道中的介质进行观察而设计生产的，本款视镜的的表体和压板使用耐高压的碳钢或者高品质的不锈钢材料，视镜的视孔玻璃采用耐压性能良好的高硼硅玻璃板、钠钙玻璃、烧结玻璃，压盖与表体有高强度螺栓连接，既可以承受高压力又拆装方便。本款高压视镜的设计压力可达42Mpa，为确保产品在生产使用中的安全问题，产品在出厂前会进行1.5倍设计压力的水压测试，我公司可以出具水压测试报告。
技术参数：
- 壳体材质：不锈钢、碳钢
- 口径：DN15~DN100
- 视窗材质：钠钙玻璃、高硼硅玻璃、石英玻璃、有机玻璃。
- 密封材质：丁睛橡胶、聚四氯乙烯、石墨复合。
- 工作压力（Mpa）：PN0.6Mpa~42Mpa，客户如有更高压力要求的，可以定做。
- 工作温度：0℃~+250℃；0℃~+550℃。
- 法兰标准：JB/T81-94，其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
- 制造检测标准：HGJ501-502-86。
注意事项：
1、视镜安装.
焊连法兰片必须清洁并且没有损伤，经专业人员进行操作。
2、视镜镜片安装.
确信视镜座平整光滑，镜片与视镜座之间的密封垫片安装平整，密封垫片没有损伤并且不粘油脂，在紧固螺钉前确定视镜与盖子安装正确，然后慢慢紧固螺钉。
直通视镜（管道直通视镜）基本参数与应用环境
直通视镜安装于工艺管道，用来就地观察管内介质流动状态、有无物料、浑浊、气泡；分普通直通、叶轮、浮球、摆板式直通视镜。
一、基础参数
| 项目 | 参数 |
|---|---|
| 公称通径 | DN10‑DN500，主流 DN25‑DN150 |
| 公称压力 | 常规 PN0.6‑PN2.5MPa；高压可特殊定制 |
| 工作温度 | 钢化硼硅玻璃：‑40～250℃；石英玻璃耐温可达 500℃；塑料壳体≤80℃ |
| 壳体材质 | 碳钢、304、316L、衬四氟、FRPP 塑料 |
| 视窗玻璃 | 钢化硼硅玻璃（通用）、石英玻璃（高温）、钠钙玻璃（常温低压） |
| 密封件 | NBR 丁腈、EPDM 三元乙丙、PTFE 聚四氟、石墨垫片（高温） |
| 连接方式 | 法兰、螺纹、卡箍快装、对焊；法兰标准 HG/T20592 等 |
| 安装形式 | 管道水平、垂直均可安装；全通径，流阻小 |
| 功能 | 就地目视观察介质流动，叶轮 / 浮球型可直观判断介质是否流动； |
二、适用环境
适用介质
- 水、冷却循环水、油品、蒸汽、溶剂等油类、弱腐蚀液体 / 气体；
- 衬氟材质可用于部分酸碱腐蚀介质；
- 卫生级卡箍型：制药、饮料、乳制品等食品级洁净物料。
行业场景
- 化工、石化管路：回流管路、进料、出料管线，观察介质是否流动、有无断流、气泡；
- 热力电厂：冷却水、冷凝水、疏水管路观察；
- 水处理系统：循环水、加药管道；
- 食品制药：卫生管路看物料输送状态；
- 液压、润滑油管路，观察油液流动、是否带气；
- 工艺管道需要就地巡检，不需要远程信号的工况；纯机械结构，防爆场合适用。
三、不适用工况
- 介质含大量硬质颗粒杂质，持续冲刷会磨损玻璃视窗；
- 介质极易结疤、结焦、高粘度，视窗容易糊死，无法观察；
- 压力＞2.5MPa（无特殊定制不建议）；
- 温度剧烈骤冷骤热，冷热冲击会造成玻璃炸裂（硼硅允许急变≤60‑80℃）；
- 需要 4‑20mA 远传、自动报警，直通视镜本身无电气输出；
- 强腐蚀介质未选用衬氟 / 对应耐腐蚀材质壳体，会快速腐蚀壳体。
四、运维重点
- 视窗玻璃、密封垫片属于易损件，大修周期建议 1年检查更换垫片；
- 安装位置选便于巡检观察方位，避免底部容易沉积污物遮挡视窗；
- 高温升压后需要热紧螺栓，防止泄漏；
- 高温高压工况建议加装安全防护保护罩，防止玻璃爆裂伤人。
