不锈钢内衬聚四氟乙烯水流指示器 防腐式视镜

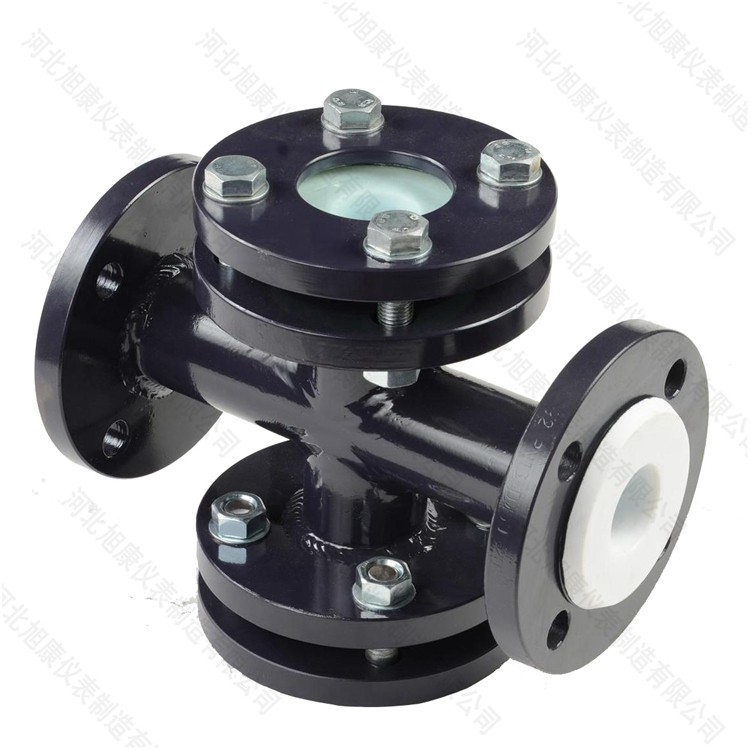

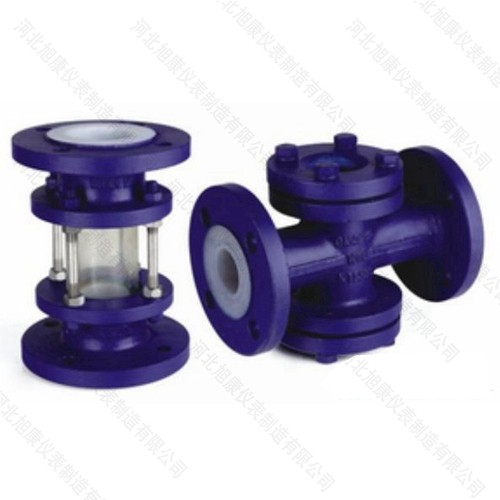

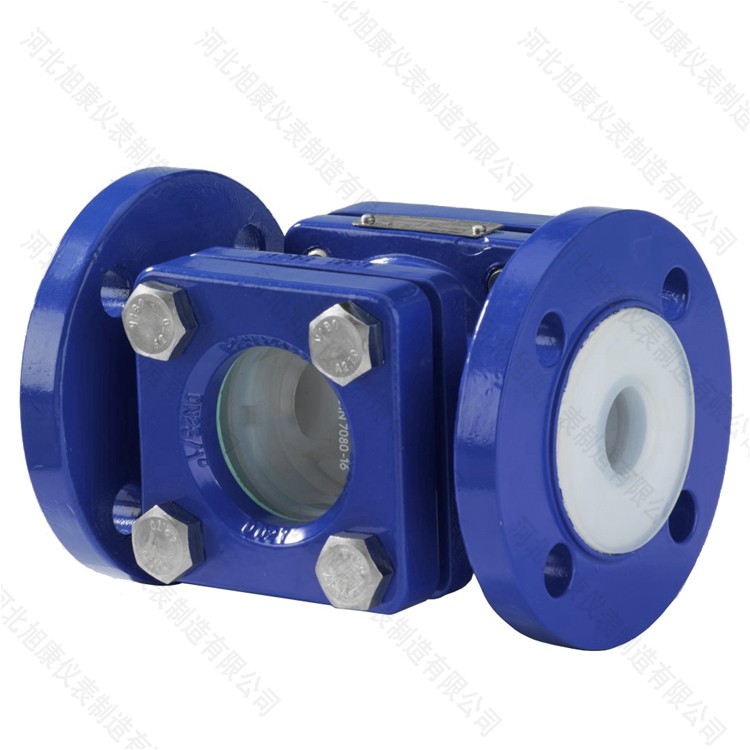

不锈钢内衬聚四氟乙烯水流指示器 防腐式视镜，又名衬里视镜，主要的有玻璃管式的衬氟视盅，另一种是钢制直通衬氟视镜。衬氟视镜主体采用碳钢精铸或焊接成型，内衬氟塑料（聚四氯乙烯），镜片选用优质钢化玻璃，具有良好的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。衬氟视镜广泛使用于石油、化工、农药、染化、制酸制碱等行业。

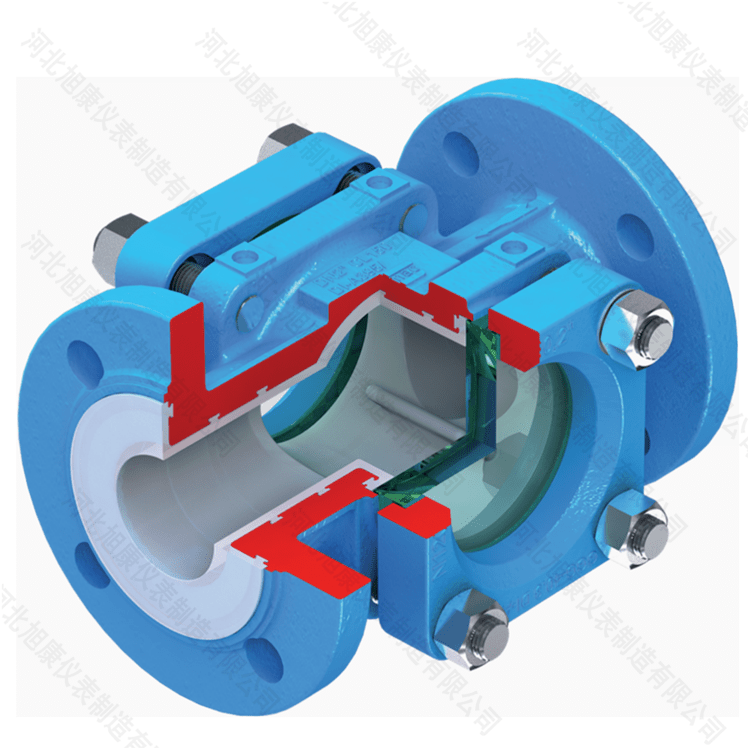

衬氟视镜所衬的材料是聚四氟乙烯，在抗腐蚀材料中，聚四氟乙烯具有不可比拟的优异性能，除了熔融碱金属、元素氟及芳香烃类外，在盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、稀酸交替、碱交替和有机溶剂中均呈随性反应，将聚四氟乙烯内衬于视镜内壁，即克服聚四氟乙烯材料强度低的缺点，又解决了视镜主体材料抗腐蚀性能差、成本高的不足。另外，聚四氟乙烯除了具有优异的化学稳定性外，其防污、防粘性好、动静摩擦系数值极小且相近，能够很好的提高衬氟视镜的使用寿命，其使用范围还可扩展到食品、医药工业。
内衬聚四氟乙烯水流指示器技术参数：
- 口径：DN15~DN1000
- 主体材料：碳钢衬PTFE，不锈钢衬PTFE。
- 视窗玻璃：钢化玻璃，钢化硼硅玻璃。
- 垫片材质：PTFE。
- 使用温度；0℃～150℃。
- 使用压力：0-2.5MPA。
- 连接方式：法兰.可采用GB、HG、SH、JB、ANSL、JIS等标准。
直通视镜（管道直通视镜）基本参数与应用环境
直通视镜安装于工艺管道，用来就地观察管内介质流动状态、有无物料、浑浊、气泡；分普通直通、叶轮、浮球、摆板式直通视镜。
一、基础参数
| 项目 | 参数 |
|---|---|
| 公称通径 | DN10‑DN500，主流 DN25‑DN150 |
| 公称压力 | 常规 PN0.6‑PN2.5MPa；高压可特殊定制 |
| 工作温度 | 钢化硼硅玻璃：‑40～250℃；石英玻璃耐温可达 500℃；塑料壳体≤80℃ |
| 壳体材质 | 碳钢、304、316L、衬四氟、FRPP 塑料 |
| 视窗玻璃 | 钢化硼硅玻璃（通用）、石英玻璃（高温）、钠钙玻璃（常温低压） |
| 密封件 | NBR 丁腈、EPDM 三元乙丙、PTFE 聚四氟、石墨垫片（高温） |
| 连接方式 | 法兰、螺纹、卡箍快装、对焊；法兰标准 HG/T20592 等 |
| 安装形式 | 管道水平、垂直均可安装；全通径，流阻小 |
| 功能 | 就地目视观察介质流动，叶轮 / 浮球型可直观判断介质是否流动； |
二、适用环境
适用介质
- 水、冷却循环水、油品、蒸汽、溶剂等油类、弱腐蚀液体 / 气体；
- 衬氟材质可用于部分酸碱腐蚀介质；
- 卫生级卡箍型：制药、饮料、乳制品等食品级洁净物料。
行业场景
- 化工、石化管路：回流管路、进料、出料管线，观察介质是否流动、有无断流、气泡；
- 热力电厂：冷却水、冷凝水、疏水管路观察；
- 水处理系统：循环水、加药管道；
- 食品制药：卫生管路看物料输送状态；
- 液压、润滑油管路，观察油液流动、是否带气；
- 工艺管道需要就地巡检，不需要远程信号的工况；纯机械结构，防爆场合适用。
三、不适用工况
- 介质含大量硬质颗粒杂质，持续冲刷会磨损玻璃视窗；
- 介质极易结疤、结焦、高粘度，视窗容易糊死，无法观察；
- 压力＞2.5MPa（无特殊定制不建议）；
- 温度剧烈骤冷骤热，冷热冲击会造成玻璃炸裂（硼硅允许急变≤60‑80℃）；
- 需要 4‑20mA 远传、自动报警，直通视镜本身无电气输出；
- 强腐蚀介质未选用衬氟 / 对应耐腐蚀材质壳体，会快速腐蚀壳体。
四、运维重点
- 视窗玻璃、密封垫片属于易损件，大修周期建议 1年检查更换垫片；
- 安装位置选便于巡检观察方位，避免底部容易沉积污物遮挡视窗；
- 高温升压后需要热紧螺栓，防止泄漏；
- 高温高压工况建议加装安全防护保护罩，防止玻璃爆裂伤人。
