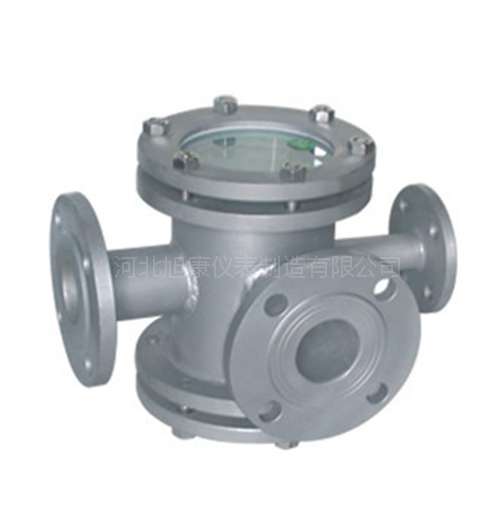

异径三通视镜三通水流指示器
异径三通视镜三通水流指示器
技术参数：
1、壳体材质：碳钢、不锈钢、玻璃钢、碳钢衬氟、FRPP塑料。
2、视窗材质：钠钙玻璃、高硼硅玻璃、石英玻璃、有机玻璃。
3、密封材质：丁睛橡胶、聚四氯乙烯、石墨复合。
4、工作压力（Mpa）：PN0.6~2.5，客户如有更高压力要求的，可以定做。
5、工作温度：0℃~+250℃；0℃~+550℃。
6、法兰标准：JB/T81-94，其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造检测标准：HGJ501-502-86。
8、阀体外表：碳钢防腐油漆或发黑不锈钢酸洗处理或抛光。
| 公称直径 Dg | PN≤10MPa | 图号 | PN≤25MPa | 图号 | ||||||
| 外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | |||||||
| H | L | 直径 | 厚度 | H | L | 直径 | 厚度 | |||
| 25 × 32 | 260 | 226 | 95 | 15 | HGS07-105-01-1-7 | 260 | 234 | 95 | 15 | HGS07-106-01-1-7 |
| 40 × 50 | 320 | 226 | 140 | 20 | HGS07-105-02-1-7 | 320 | 278 | 140 | 20 | HGS07-106-02-1-7 |
| 50 × 65 | 320 | 266 | 140 | 20 | HGS07-105-03-1-7 | 320 | 278 | 140 | 20 | HGS07-106-03-1-7 |
| 65 × 80HGS07-106-04-1-7 | 360 | 300 | 165 | 20 | HGS07-105-04-1-7 | 360 | 308 | 165 | 20 | HGS07-106-04-1-7 |
| 80 × 100 | 360 | 300 | 165 | 20 | HGS07-105-05-1-7 | 360 | 308 | 165 | 20 | HGS07-105-05-1-7 |
维修与保养：
a.视镜玻璃属宜损件，安装视镜时要小心轻放。
b.视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。
c.玻璃耐温耐压有一定的局限，耐温：钢化硼硅玻璃：≤180℃，石英玻璃：800℃.耐压：钢化硼硅玻璃片：≤3.0MPa, 石英玻璃片：
≤10.0MPa,钢化硼硅玻璃筒：＜1.0MPa,石英玻璃筒：＜1.6MPa。玻璃允许急变温度＜60℃~＜100℃
d. 如发现有裂纹和破损等现象，必须马上更换。
直通视镜（管道直通视镜）基本参数与应用环境
直通视镜安装于工艺管道，用来就地观察管内介质流动状态、有无物料、浑浊、气泡；分普通直通、叶轮、浮球、摆板式直通视镜。
一、基础参数
| 项目 | 参数 |
|---|---|
| 公称通径 | DN10‑DN500，主流 DN25‑DN150 |
| 公称压力 | 常规 PN0.6‑PN2.5MPa；高压可特殊定制 |
| 工作温度 | 钢化硼硅玻璃：‑40～250℃；石英玻璃耐温可达 500℃；塑料壳体≤80℃ |
| 壳体材质 | 碳钢、304、316L、衬四氟、FRPP 塑料 |
| 视窗玻璃 | 钢化硼硅玻璃（通用）、石英玻璃（高温）、钠钙玻璃（常温低压） |
| 密封件 | NBR 丁腈、EPDM 三元乙丙、PTFE 聚四氟、石墨垫片（高温） |
| 连接方式 | 法兰、螺纹、卡箍快装、对焊；法兰标准 HG/T20592 等 |
| 安装形式 | 管道水平、垂直均可安装；全通径，流阻小 |
| 功能 | 就地目视观察介质流动，叶轮 / 浮球型可直观判断介质是否流动； |
二、适用环境
适用介质
- 水、冷却循环水、油品、蒸汽、溶剂等油类、弱腐蚀液体 / 气体；
- 衬氟材质可用于部分酸碱腐蚀介质；
- 卫生级卡箍型：制药、饮料、乳制品等食品级洁净物料。
行业场景
- 化工、石化管路：回流管路、进料、出料管线，观察介质是否流动、有无断流、气泡；
- 热力电厂：冷却水、冷凝水、疏水管路观察；
- 水处理系统：循环水、加药管道；
- 食品制药：卫生管路看物料输送状态；
- 液压、润滑油管路，观察油液流动、是否带气；
- 工艺管道需要就地巡检，不需要远程信号的工况；纯机械结构，防爆场合适用。
三、不适用工况
- 介质含大量硬质颗粒杂质，持续冲刷会磨损玻璃视窗；
- 介质极易结疤、结焦、高粘度，视窗容易糊死，无法观察；
- 压力＞2.5MPa（无特殊定制不建议）；
- 温度剧烈骤冷骤热，冷热冲击会造成玻璃炸裂（硼硅允许急变≤60‑80℃）；
- 需要 4‑20mA 远传、自动报警，直通视镜本身无电气输出；
- 强腐蚀介质未选用衬氟 / 对应耐腐蚀材质壳体，会快速腐蚀壳体。
四、运维重点
- 视窗玻璃、密封垫片属于易损件，大修周期建议 1年检查更换垫片；
- 安装位置选便于巡检观察方位，避免底部容易沉积污物遮挡视窗；
- 高温升压后需要热紧螺栓，防止泄漏；
- 高温高压工况建议加装安全防护保护罩，防止玻璃爆裂伤人。
