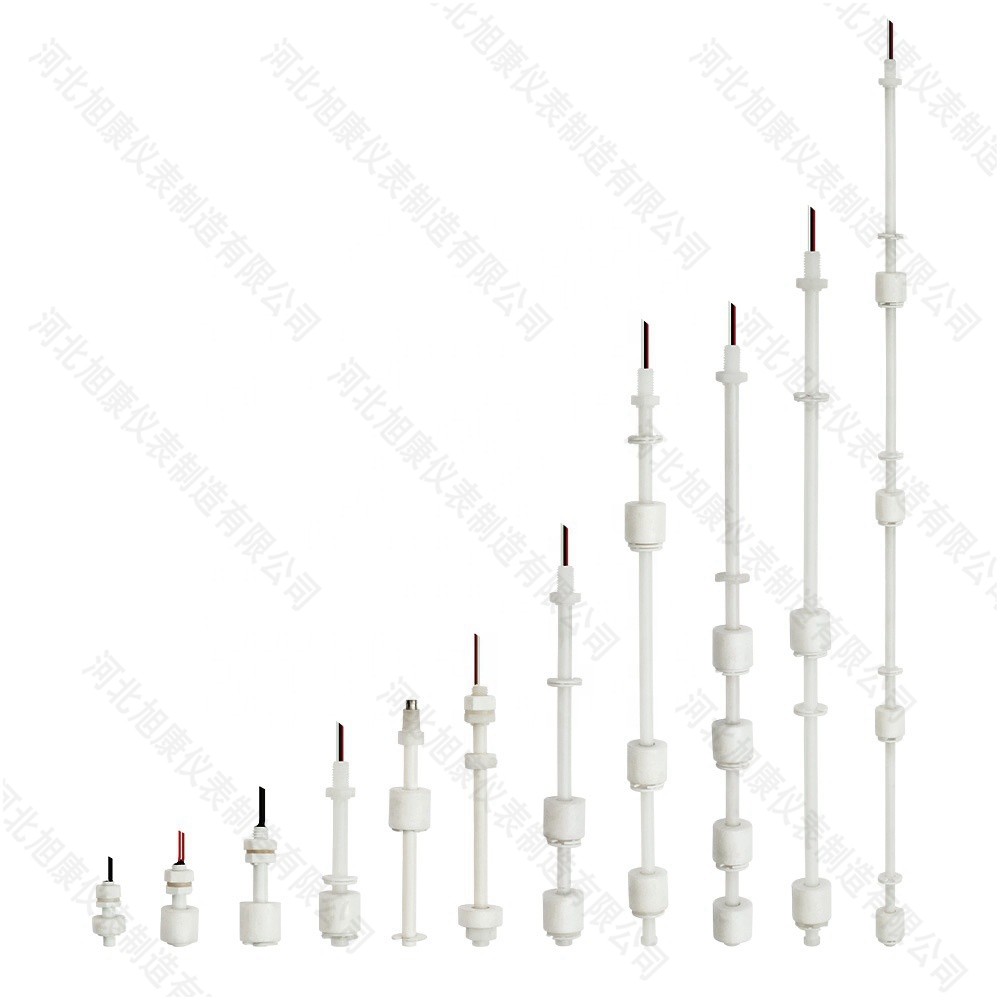

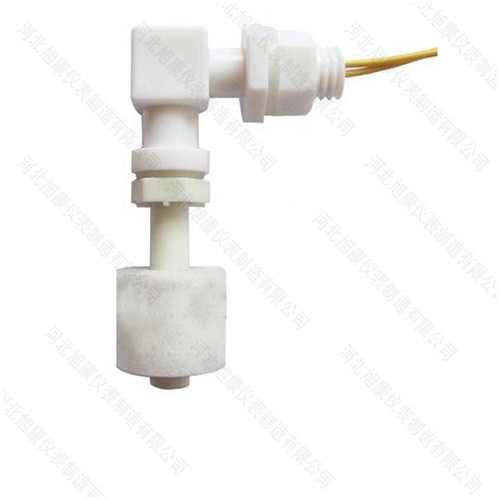

UQC防腐式浮球液位开关 PP顶装浮球水位开关
概述：
UQC防腐式浮球液位开关 PP顶装浮球水位开关 是利用静磁场原理设计生产的，开关是由插入介质中的导管和接线用的防爆表头组成，当容器内的介质液位计发生上下变化时，高管上的浮球随液位变化而发生上下移动，浮球中的磁体与导管中的干簧管作用，控制干簧管的吸合或断开，产生了通断开关式信号，从而控制电机、水泵等设备的开启和关闭。
UQK小型塑料浮球液位开关的接液材质为PP，PP对大多数酸、碱、盐、氧化剂都显惰性。例如在100℃的浓磷酸、盐酸、40%硫酸及其它们的盐类溶液中都是稳定的，只有少数强氧化剂如发烟硫酸等才可能使其出现变化，所以本款液位计可以适用于介质含有腐蚀性的液位测量工作中。
浮球液位开关比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。在石油、化工、电力、轻工等行业中对各类常压和承压容器内介质液位的控制具有广泛的应用。
产品特点：
- 适用范围广、安装形式多样。
- 多点控制、无源器件、性能稳定可靠、抗干扰能力强。
- 结构简单、安装方便、维护费用低、多种材质可以选择、适合多种场合使用。
- 开关不与介质直接接触，能够适应更多的工况环境。
- 无源接点不需要电力供应，无电压接触的通用信号处理，例如PLC。
- 检测过程与泡沫、电导率、介质常数、压力、真空、温度、蒸汽、冷凝液、气泡、沸腾效应和振动等无关，不易受到干扰，测量效果更佳稳定。
- 单个浮球液位开关可设置多个开关点（1-8个）实现多点控制，并且控制点可以根据用户要求进行设置。
- 接液材质为PP，能够防止其被腐蚀，能够在介质具有腐蚀性的液位控制工作中长期稳定使用。
侧装浮球、连杆浮球、缆式（电缆）浮球液位开关参数对比表
| 对比项目 | 侧装浮球液位开关（杠杆浮球） | 连杆浮球液位开关（刚性导杆） | 缆式浮球液位开关（电缆浮球） |
|---|---|---|---|
| 工作原理 | 侧壁杠杆摆动，浮球摆动带动内部磁开关 / 微动开关输出信号 | 顶装刚性导杆，浮球沿导杆滑动触发内部干簧管磁簧开关抖音百科 | 浮球体内置角度开关，浮球倾斜翻转输出开关量，靠电缆悬挂、重锤定位动作点抖音百科 |
| 安装方式 | 侧壁水平安装；法兰 / 螺纹侧开孔；少数可上装 | 顶部垂直安装，法兰 / 螺纹顶装，严格垂直，不支持侧装 | 罐顶悬挂安装，无罐体开孔；重锤调节动作液位；适合水池、集水井 |
| 控制点数量 | 单台 1 个控制点；实现单一液位报警 / 启停；多点需多台安装 | 单台可 1‑5 点多点输出，低低 / 低 / 高 / 高高液位，一台实现多级联锁报警 | 单台 1 个控制点；多点需要布置多个浮球 |
| 量程 / 有效长度 | 由罐体侧壁开孔位置决定，不受长度限制，只定一个液位点 | 常规 0.1‑2.5m；最大一般≤3m；过长导杆易弯曲需增加支撑 | 电缆长度定制，1‑30m 均可，适合深井、深水池、大储罐 |
| 工作压力 | 可达 4.0MPa，可做高压工况 | 常规 1.6‑2.5MPa，高压可定制 | 常压为主，承压能力差，一般≤0.1MPa，不用于承压压力容器 |
| 工作温度 | ‑30～200℃，高温型可达 300℃ | ‑40～200℃，材质决定耐温上限 | 常规‑10～80℃，高温特种电缆可达 105℃ |
| 适用介质比重 | ≥0.65g/cm³，低密度油品可定制浮球 | ≥0.55g/cm³，低比重需更换专用浮球 | ≥0.70g/cm³，轻油工况不适用 |
| 接液材质 | 304、316L、PP、PVDF 防腐 | 304、316L、PP、PVDF 防腐 | PP、橡胶、304 不锈钢浮球 |
| 触点规格 | SPDT 一开一闭；AC250V，0.5‑5A | 磁簧开关，AC220V， 0.5‑1A，严禁直驱电机，需加继电器 | SPDT；AC250V，2‑3A，小功率泵可直接驱动 |
| 防护等级 | IP65，可防爆型 | IP65，隔爆防爆可选 | IP67，防爆型号较少 |
| 动作精度 | ±3‑5mm，精度稳定，动作点出厂固定，现场不可调 | ±3‑5mm，出厂设定点位，现场不能随意改动卡环位置 | ±10‑20mm，现场可移动重锤调整动作液位，精度最差 |
| 典型适用场景 | 承压储罐、反应釜、压力容器；侧壁开孔；单点位高低液位报警；化工、船舶辅机油箱、承压水箱 | 储罐、药槽、反应釜，需要一台多点液位联锁报警；顶装工况；水处理、化工防爆罐 | 常压水池、污水池、集水井、地下室排水坑；大深度罐体；现场需要灵活调整液位点；市政给排水；不适合承压容器 |
| 主要缺点 | 只能单点；罐壁必须开孔；波动大杠杆易受水流冲击摆动 | 长导杆容易弯曲变形；浮球易被纤维杂质卡滞；不能侧装；动作点现场不可调 | 不能承压；电缆易缠绕、被杂物勾挂；液面波动大容易误动作；精度低，防爆选型受限 |
| 成本水平 | 中等 | 中高 | 低廉 |
快速选型
- 压力容器、侧壁开孔、只需要 1 个液位点 → 侧装浮球液位开关
- 罐顶安装，需要高低 + 高高 + 低低多点报警联锁 → 连杆浮球液位开关
- 常压水池、污水井，不想开孔，现场需要随时调整液位高度 → 缆式浮球液位开关
注意事项
- 浮球类开关均只输出开关量信号，不能输出连续液位数值；
- 粘稠介质、大量纤维、强结晶介质，浮球容易卡滞，优先选用音叉液位开关；
- 磁簧开关（连杆浮球）禁止直接驱动大功率电机，需要增加继电器中转
