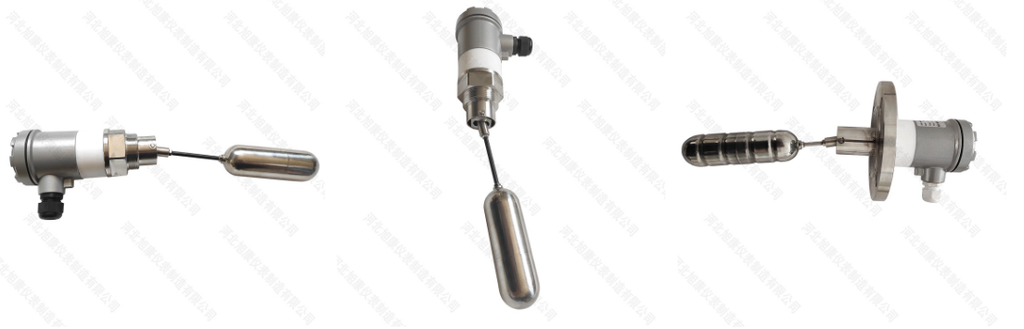

UQC高温侧装浮球液位开关 350℃侧装浮球水位开关
概述：
UQC高温侧装浮球液位开关 350℃侧装浮球水位开关 适用于工业生产过程中敞开或密封容器内液位开关的控制。当液位达到高低极限的时候，继电器触点可作为信号报警装置或电动泵等线路中的开关，实现对液位控制、报警、故障联锁等功能。该控制器不适宜用于对不锈钢、黄铜等材料有较强腐蚀作用以及含有导磁杂质的介质。
浮球液位控制器由互为隔离的浮头组和触头组二大部分组成。经由浮球受液位的变化。通过磁力轴的传动，使两块互为隔离的磁钢相互排斥，从而带动继电器的触点动作，实现对液位的报警控制。控制器的浮球由不锈钢制成，外壳及盖采用铜材或玻璃纤维填充的增强塑料制成，其余部分则由铜质等材料制成。控制器的动作部分与继电器的触点组是互为隔离的，因此避免一般液位控制器容易渗漏的缺陷。
产品特点：
- 适用范围广、安装形式多样。
- 无源器件、性能稳定可靠、抗干扰能力强。
- 结构简单、安装方便、维护费用低、多种材质可以选择、适合多种场合使用。
- 检测过程与泡沫、电导率、介质常数、压力、真空、温度、蒸汽、冷凝液、气泡、沸腾效应和振动等无关，不易受到干扰，测量效果更佳稳定。
侧装浮球、连杆浮球、缆式（电缆）浮球液位开关参数对比表
| 对比项目 | 侧装浮球液位开关（杠杆浮球） | 连杆浮球液位开关（刚性导杆） | 缆式浮球液位开关（电缆浮球） |
|---|---|---|---|
| 工作原理 | 侧壁杠杆摆动，浮球摆动带动内部磁开关 / 微动开关输出信号 | 顶装刚性导杆，浮球沿导杆滑动触发内部干簧管磁簧开关抖音百科 | 浮球体内置角度开关，浮球倾斜翻转输出开关量，靠电缆悬挂、重锤定位动作点抖音百科 |
| 安装方式 | 侧壁水平安装；法兰 / 螺纹侧开孔；少数可上装 | 顶部垂直安装，法兰 / 螺纹顶装，严格垂直，不支持侧装 | 罐顶悬挂安装，无罐体开孔；重锤调节动作液位；适合水池、集水井 |
| 控制点数量 | 单台 1 个控制点；实现单一液位报警 / 启停；多点需多台安装 | 单台可 1‑5 点多点输出，低低 / 低 / 高 / 高高液位，一台实现多级联锁报警 | 单台 1 个控制点；多点需要布置多个浮球 |
| 量程 / 有效长度 | 由罐体侧壁开孔位置决定，不受长度限制，只定一个液位点 | 常规 0.1‑2.5m；最大一般≤3m；过长导杆易弯曲需增加支撑 | 电缆长度定制，1‑30m 均可，适合深井、深水池、大储罐 |
| 工作压力 | 可达 4.0MPa，可做高压工况 | 常规 1.6‑2.5MPa，高压可定制 | 常压为主，承压能力差，一般≤0.1MPa，不用于承压压力容器 |
| 工作温度 | ‑30～200℃，高温型可达 300℃ | ‑40～200℃，材质决定耐温上限 | 常规‑10～80℃，高温特种电缆可达 105℃ |
| 适用介质比重 | ≥0.65g/cm³，低密度油品可定制浮球 | ≥0.55g/cm³，低比重需更换专用浮球 | ≥0.70g/cm³，轻油工况不适用 |
| 接液材质 | 304、316L、PP、PVDF 防腐 | 304、316L、PP、PVDF 防腐 | PP、橡胶、304 不锈钢浮球 |
| 触点规格 | SPDT 一开一闭；AC250V，0.5‑5A | 磁簧开关，AC220V， 0.5‑1A，严禁直驱电机，需加继电器 | SPDT；AC250V，2‑3A，小功率泵可直接驱动 |
| 防护等级 | IP65，可防爆型 | IP65，隔爆防爆可选 | IP67，防爆型号较少 |
| 动作精度 | ±3‑5mm，精度稳定，动作点出厂固定，现场不可调 | ±3‑5mm，出厂设定点位，现场不能随意改动卡环位置 | ±10‑20mm，现场可移动重锤调整动作液位，精度最差 |
| 典型适用场景 | 承压储罐、反应釜、压力容器；侧壁开孔；单点位高低液位报警；化工、船舶辅机油箱、承压水箱 | 储罐、药槽、反应釜，需要一台多点液位联锁报警；顶装工况；水处理、化工防爆罐 | 常压水池、污水池、集水井、地下室排水坑；大深度罐体；现场需要灵活调整液位点；市政给排水；不适合承压容器 |
| 主要缺点 | 只能单点；罐壁必须开孔；波动大杠杆易受水流冲击摆动 | 长导杆容易弯曲变形；浮球易被纤维杂质卡滞；不能侧装；动作点现场不可调 | 不能承压；电缆易缠绕、被杂物勾挂；液面波动大容易误动作；精度低，防爆选型受限 |
| 成本水平 | 中等 | 中高 | 低廉 |
快速选型
- 压力容器、侧壁开孔、只需要 1 个液位点 → 侧装浮球液位开关
- 罐顶安装，需要高低 + 高高 + 低低多点报警联锁 → 连杆浮球液位开关
- 常压水池、污水井，不想开孔，现场需要随时调整液位高度 → 缆式浮球液位开关
注意事项
- 浮球类开关均只输出开关量信号，不能输出连续液位数值；
- 粘稠介质、大量纤维、强结晶介质，浮球容易卡滞，优先选用音叉液位开关；
- 磁簧开关（连杆浮球）禁止直接驱动大功率电机，需要增加继电器中转
