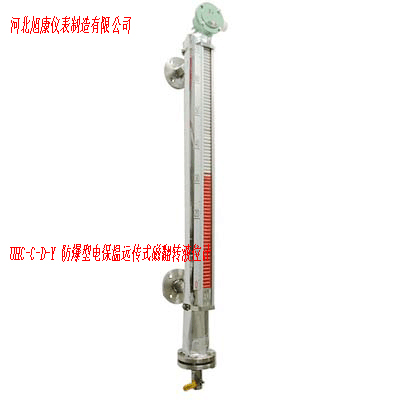

UHC-C-D-Y 防爆型电保温远传式磁翻转液位计

UHC-C-D-Y 防爆型电保温远传式磁翻转液位计

UHC-C-D-Y 防爆型电保温远传式磁翻转液位计

UHC 型磁翻转双色液位计是以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,
反映被测液位或界面的测量仪表。UHC 型磁翻转双色液位计应用连通管原理,保证被测容器与测量管体间
的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性体藕
合作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。就地显示的磁翻转
双色液位计具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。若配置UR 型电阻液位传感器,或UB 型电阻电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~10mA)的标准信号,在此基础上我公司在磁翻转的液位变送器和磁浮球液位变送器方面,引进了HART 技术,从而满足了现场总线(模拟和数字的混和)的需要。HART 采用频移键控(FSK)技术,以配合工业控制计算机联网。
为适应不同的工况环境,本厂的磁翻转双色液位计有侧装型、地罐顶装型、保温型(蒸汽保温夹套、电保
温)、锅炉专用型、防腐型(玻璃钢、ABS、UPVC、钛材)等二十种形式的仪表,以满足广大用户的需要。

XK-UHZ系列磁翻柱液位计主要特点:

•  翻柱外壳采用聚酯及高温陶瓷,不退色、耐高温。

•  指示新颖,测量范围大,读数直观、醒目,观察指示器的方向可根据用户需要 改变角度。

•  指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

•  耐腐蚀、无需电源、防爆性能好。

•  浮子磁钢采用永不退磁的进口钐钴材料,长期在高温高压情况下可靠运行。

XK-UHZ系列磁翻柱液位计技术指标:

•  测量范围: 0.3 ~ 15m( 侧 ) ; 0.3—6.0m( 顶、底 )

•  准确度: ±10mm

•  翻柱直径 :10mm

•  工作压力: ≤4.0MPa(4.0MPa 以上可另行设计 ) 防腐型 ≤0.6MPa

•  介质温度: -20—+250 ℃ ( 特殊要求要达 350 ℃ )

•  介质粘度: ≤0.4Pa·S ,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。 ( 顶装 ≤2.0Pa·S)

•  介质密度: ≥0.45g/cm3

•  介质密度差: ≥0.15g/cm3( 测量界位 )

•  环境振动:频率 ≤25Hz, 振幅 ≤0.5m

•  跟随速度: ≤0.08m/s

•  连接法兰:侧装: DN20,PN1.0,GB9119-88( 常规 ) ,对高压型连接法兰采用 HG20595-97 带颈对焊连接 , 法兰为 PN4.0,PN6.5 或 PN10, 密封面形式凹面或凸面,特殊要求可在订货时注明。顶 / 底装: DN 125(PN1.0);DN150 、 DN200(PN2.5) 法兰标准为: GB9119-88

XM-UHZ-31 系列磁翻柱液位计 ( 一 )

顶装式选型表(一)

XK-UHZ 系列磁翻柱液位计 ( 侧装型 )

适用介质条件

法兰

型号

结构特点

量程 (mm)

温度 ( ℃ )

压力
( Mpa )

密度
( K/cm3 )

粘度( Pa.s )

DN
(mm)

PN
(mm)

C1

标准型

300-8000

-20-150

0-4.0

0.5 ~ 2

≤0.04

20

1.0,1.6

C2

高压型

2.45-9.6

0.5 ~ 2

≤0.04

20

2.5,4.0

C3

高温型、高压型

-20-350

0.5 ~ 2

≤0.04

20

6.3,10

C4

液氨、液化石油气专用型

300-1500

-20-150

0-4.0

0.45 ~ 0.7

≤0.05

20

2.5

C5

耐腐型 00Cr17Ni14Mo2(316L)

300-8000

-20-350

0.5 ~ 2

≤0.04

20

1.6

C6

防腐型 (PP)

300-5000

20-100

0-0.6

0.5 ~ 2

≤0.04

25

1.0

C7

防腐型 (PVC)

20-60

0-0.5

0.5 ~ 2

≤0.04

25

1.0

C8

防腐型( ABS )

20-60

0-0.6

0.5 ~ 2

≤0.04

25

1.0

C9

防腐型 ( 不锈钢内衬 PP)

300-1500

-20-100

0-1.0

0.5 ~ 2

≤0.04

25

1.6

C10

防腐型 ( 不锈钢内衬 PTFE)

300-6000

-20-200

0-1.0

0.5 ~ 2

≤0.05

25

1.0

C11

食品专用型( 1Cr18Ni9Ti )

300-1500

-20-200

0-1.6

0.5 ~ 2

≤0.05

20

1.6

C12

蒸气夹套高粘度介质型( 1Cr18Ni9Ti )

-20-150

0-1.0

0.5 ~ 2

≤0.05

25

1.0

河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196
