法兰直通视镜 水流指示器

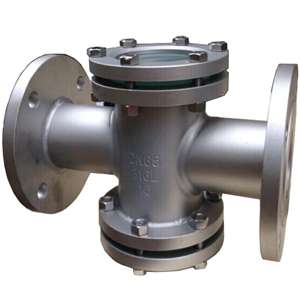

法兰直通视镜

法兰直通视镜 水流指示器

直通视镜广泛应用于管道、设备装置中重要附件。可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。它具有安装尺寸小,而且驱动力矩小,操作简便、迅速等特点,并且还同时具有良好的流量调节功能和关闭密封特性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。



结构特点:

1、 阀盖与阀体有螺栓连接,拆装方便。
2、 阀瓣与阀杆为整体结构,阀体内腔介质流道通畅,防止假液位。
3、 整体式阀体,双阀杆结构,外型布局合理。
4、 阀体可通保温蒸汽,作为介质保温,防止液体结晶。
5、阀体与塔类容器焊接,提高阀体温度,二次防止液体结晶。


技术参数:

1、壳体材质:碳钢、不锈钢、玻璃钢、碳钢衬氟、FRPP塑料。
2、视窗材质:钠钙玻璃、高硼硅玻璃、石英玻璃、有机玻璃。
3、密封材质:丁睛橡胶、聚四氯乙烯、石墨复合。
4、工作压力(Mpa):PN0.6~2.5,客户如有更高压力要求的,可以定做。
5、工作温度:0℃~+250℃;0℃~+550℃。
6、法兰标准:JB/T81-94,其它法兰标准请用户注明:如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造检测标准:HGJ501-502-86。
8、阀体外表:碳钢防腐油漆或发黑不锈钢酸洗处理或抛光。


注意事项:

1、视镜安装.
焊连法兰片必须清洁并且没有损伤,经专业人员进行操作。
2、视镜镜片安装.
确信视镜座平整光滑,镜片与视镜座之间的密封垫片安装平整,密封垫片没有损伤并且不粘油脂,在紧固螺钉前确定视镜与盖子安装正确,然后慢慢紧固螺钉。
3、视镜必须在允许的压力范围内工作,否则就不能保证安全操作.
温度范围:钠钙玻璃的最高允许温度为150℃,温度的急剧变化范围为120℃至20℃。
高硼硅玻璃的最高允许温度为280℃,温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃,温度的急剧变化范围为500℃至20℃。

河北旭康仪表制造有限公司是磁翻板液位计、玻璃板液位计、玻璃管液位计、超声波液位计、视镜等液位仪表的专业生产厂家,联系方式:王先生-17692710196
